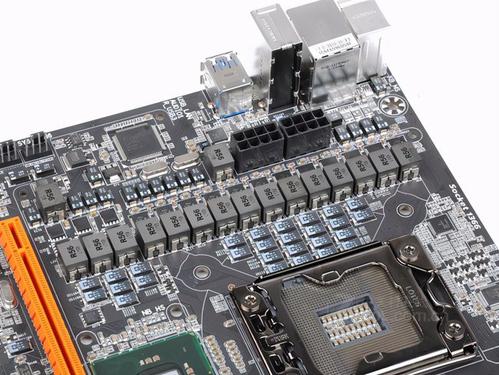

密度高的HDI线路板关键集中化在4层或6层板中，根据埋孔完成相互连接，最少两层具备微孔。主要的目的是为了更好地达到倒装芯片密度高的I/o增多的需求。此技术迅速将与HDI集成，以完成产品小型化。高密度基板HDI板适用于倒装芯片或绑定基板。微孔工艺为高密度倒装芯片提供了足够的空间。即便是2+2结构的HDI线路板也需要这种技术。 高层数HDI线路板通常是传统的多层板，激光打孔从1层到2层或1层到3层。它的另一个特点是，通过必要的连续层压工艺在玻璃纤维增强材料上加工微孔。此项技术的作用是保留充足的元器件空间，以保证所需要的阻抗水准。 黑油HDI线路板 高层数HDI板适用于高I/O数或细间距元件的高层次HDI板。这种hdi板不需要埋孔工艺。微孔工艺的目的是在高密度器件(如高I/O器件和ubga)之间的间距。HDI线路板产品的电介质原材料可以是覆铜板(RCF)或半固化片(prepreg)。
PCB电路板打样价格的影响因素有很多,以下是一些重要的因素: 电路板尺寸和复杂度:电路板尺寸越大,所需使用的材料和工艺就越多,因此打样价格也会相应增加。 材料选择:不同的材料具有不同的价格,例如,FR-4材料通常比铝材料更便宜,而PCB钻孔使用的钻头和螺丝也会影响打样价格。 钻孔和孔径:钻孔和孔径的大小和数量也会影响打样价格。 PCB制造费用:包括PCB制造费用,例如,FPCB制造费用,SMT贴片费用等。 设计文件:打样价格还可能与设计文件有关,例如,设计文件复杂度、复杂的设计布局等。 生产周期:生产周期也会影响打样价格,较长的生产周期可能会增加打样成本。 地理位置:不同地区的PCB供应商可能会有不同的价格,因此打样价格也可能与地理位置有关。 采购量:采购量也会影响打样价格,大型采购量通常可以获得更优惠的价格。 综上所述,电路板尺寸和复杂度、材料选择、钻孔和孔径、PCB制造费用、设计文件、生产周期、地理位置和采购量等因素都会影响PCB电路板打样的价格。
芯片与PCB互连，存在的问题是互连密度太高......
PCB多层电路板拼板有好几种定义的!方便客户插件是一个，方便厂家自己生产是一个，节约材料是一个!方便插件就是客户要求这样拼，你就必须按要求去做。PCB多层电路板厂家方便生产是方便V割等。节约材料就是为了更加完美的运用材料而不浪费，或者留太多的边料!例如1米2乘1米的材料，你开34X41CM的拼板就完美了。 拼板就要考虑到PCB多层电路板板子之间的连接方式，一般有3种：V割(V-CUT)、邮票孔以及空心连接条。V割对于规则板使用的较多，只要将两个PCB多层电路板板子拼在一起，之间留点空隙(V割的空隙)即可。邮票孔在异形板中使用的较多，PCB多层电路板板子连接处打上多个过孔。空心连接条就是使用很窄的板材进行连接，在有半孔工艺的板子中使用较多。 PCB多层电路板V割好还是邮票孔好? 1、V割 V割，又称V-CUT，是在两个PCB多层电路板板子的连接处画一个槽，这个地方板子的连接就比较薄，容易掰断。在拼板时将两个PCB多层电路板板子的边缘合并在一起就可以。另外V割一般都是直线，不会有弯曲圆弧等复杂的走线，所以在拼版时可以尽量在一条直线上。注意在两个PCB多层电路板板子之间给V割留有间隙，一般0.4mm就可以。V割线可以使用2D线放在所有层进行表示。 金手指多层PCB线路板/电路板 由于V割只能走直线，所以只适用于规则PCB多层电路板的拼板连接。对于不规则的PCB多层电路板，比如圆形的，就需要使用到邮票孔来进行拼板连接， 2、邮票孔 邮票孔是PCB多层电路板拼板的另一种连接方式，一般在异形板中使用的较多。在两个PCB多层电路板板子的边缘通过一小块板材进行连接，而这一小块板材与两块PCB多层电路板板的连接处有许多小孔，这样容易掰断。 之所以称为邮票孔，是因为掰断之后板子的边缘像邮票的边缘。 3、空心连接条 连接方式和邮票孔类似，区别在于连接条的连接部分更窄一点，而且两边没有过孔。这种方式有一个缺点就是PCB多层电路板板子掰开之后会有一个很明显的凸点，而邮票孔的凸点由于被过孔分开所以不怎么明显。既然这样为什么还要使用这种方式呢?直接使用邮票孔不就行了。其实有一种情况邮票孔和V割都无法使用的，那就是做四周都是半孔模块的时候，只能通过空心连接条在模块四个角进行连接。
高密度HDI线路板生产设备特点是：在制作HDI线路板生产线成本费持续上升的状况下，如何提高生产线的产率难题和材料价格，尤其是铜的价格高涨的状况下，如何在产品稳定性、产品品质与经济实惠做出衡量也非常值得掂量的。这些都是在定制HDI线路板生产厂家所面临和期望解决的问题，具体如下： 1.HDI线路板选用电镀工艺电出的镀层厚度要均匀; 2.通过优化设备和电流密度可以提高产出; 3.优化后的镀液可将基体铜控制在1～5μM范围内; 4.鉴于HDI线路板的通孔和微孔，要求镀液具有良好的分散性; 5.根据HDI线路板的通孔和微孔，要求在同一镀液中凹度最小; 6.无铜表面层严重污染，镀层光洁度小，镀液严重污染小; 7.用高电流密度在薄基铜板上采取施镀的标准及其电镀铜层薄厚均匀相同。 金手指多层PCB线路板/电路板 为此，研制了水平电镀生产线。不采用不溶性磷铜阳极的标准分布，而是采用分段分布。这种分布的特点是在不同的电镀段安装不同功率的整流器，以提供不同的电流密度，从而保证薄基铜镀层的厚度均匀。整流系统必须能够提供稳定的直流或脉冲电镀。与传统直流电相比，脉冲电镀能提高镀层纯度，降低镀层孔隙率，改善镀层均匀性。脉冲电镀属于调制电流电镀的一种，本质上是直流电镀的开关，但开关周期以毫秒为单位。
