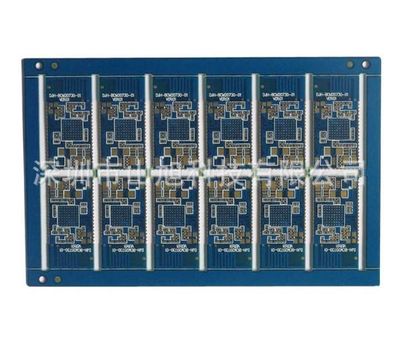

当前，随着人力成本不断提高，“人口红利”逐渐消失，劳动密集型企业压力越来越大，日子越来越难。反观那些技术密集型企业，越做越大，越做越强，“技术红利”成为他们的生存之道，成长法门。而PCB抄板要想在弱市寻找新的价值点，就必须借助“技术红利”产生自己的核心技术以及核心技术创新力。 “技术红利”的概念解析 所谓“技术红利”，是相对于“人口红利”而言，指一个国家实现经济增长，尤其是实现质量、效益、环境和可持续增长，通过大规模的技术创新，在产业结构上实现从劳动密集转向资本技术密集;在不缺乏资本的既定前提下，通过技术创新达到技术密集，从而为经济发展创造出有力的技术条件，促成整个国家提升整体产业结构从而实现产业升级，实现经济的稳定、可持续增长。 传统PCB抄板借“技术红利”创新升级 传统PCB抄板即电路板抄板，电路板复制，PCB克隆或PCB逆向设计，它主要通过对原产品的PCB文件还原、原理图反推、BOM清单制作等方式来获取用于复制的全套技术资料。 但是，随着市场需求的不断变化和用户成熟度的不断提升，PCB抄板已不再是简单的复制克隆，而是借助国家以及全球制造“技术红利”的支撑，发力技术革新升级，在原产品设计理念中加大科技含量的提升，并突破关键性的新技术，提升企业的再创新能力。 PCB抄板借“技术红利”提升效益和效率 从PCB抄板角度来讲，借助“技术红利”，当企业的生产线具备了“样机克隆”能力后，可以按需进行PCB设计和精确的“个性化”改板制造，不仅将改变现有的生产模式，更将改变现有的产品研发、设计和物流、销售模式。生产线上需要的人减少了，但从生产线上向前延伸做研发、设计和品牌，向后延伸做行销、增值服务、供应链管理的人员需求会大大增加，将从根本上提升PCB抄板产业的效益和效率。 随着中国加入WTO，我们更应该充分利用全球“技术红利”来驱动PCB抄板的创新转型，缩短项目开发周期和技术差距，紧随全球技术前沿，满足用户不断变化和增长的各种需求，并提升研制效率，降低生产成本。

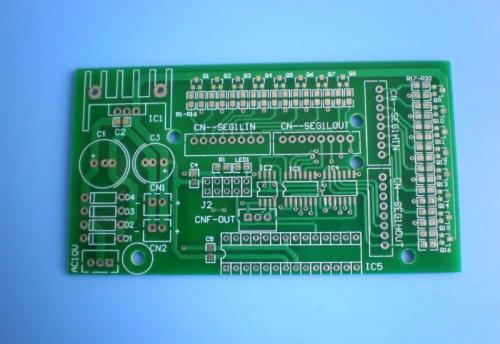

不管用什么软件，PCB设计有个大致的程序，按顺序来会省时省力，因此我将按制作流程来介绍一下。(由于protel界面风格与windows视窗接近，操作习惯也相近，且有强大的仿真功能，使用的人比较多，将以此软件作说明。) 原理图设计是前期准备工作，经常见到初学者为了省事直接就去画PCB板了，这样将得不偿失，对简单的板子，如果熟练流程，不妨可以跳过。但是对于初学者一定要按流程来，这样一方面可以养成良好的习惯，另一方面对复杂的电路也只有这样才能避免出错。 作为一个电子工程师设计电路是一项必备的硬功夫，但是原理设计再完美，如果电路板设计不合理性能将大打折扣，严重时甚至不能正常工作。根据我的经验，我总结出以下一些PCB设计中应该注意的地方，希望能对您有所启示。 不管用什么软件，PCB设计有个大致的程序，按顺序来会省时省力，因此我将按制作流程来介绍一下。(由于protel界面风格与windows视窗接近，操作习惯也相近，且有强大的仿真功能，使用的人比较多，将以此软件作说明。) 原理图设计是前期准备工作，经常见到初学者为了省事直接就去画PCB板了，这样将得不偿失，对简单的板子，如果熟练流程，不妨可以跳过。但是对于初学者一定要按流程来，这样一方面可以养成良好的习惯，另一方面对复杂的电路也只有这样才能避免出错。 在画原理图时，层次设计时要注意各个文件最后要连接为一个整体，这同样对以后的工作有重要意义。由于，软件的差别有些软件会出现看似相连实际未连(电气性能上)的情况。如果不用相关检测工具检测，万一出了问题，等板子做好了才发现就晚了。因此一再强调按顺序来做的重要性，希望引起大家的注意。 原理图是根据设计的项目来的，只要电性连接正确没什么好说的。下面我们重点讨论一下具体的制板程序中的问题。 1、制作物理边框 封闭的物理边框对以后的元件布局、走线来说是个基本平台，也对自动布局起着约束作用，否则，从原理图过来的元件会不知所措的。但这里一定要注意精确，否则以后出现安装问题麻烦可就大了。还有就是拐角地方最好用圆弧，一方面可以避免尖角划伤工人，同时又可以减轻应力作用。以前我的一个产品老是在运输过程中有个别机器出现面壳PCB板断裂的情况，改用圆弧后就好了。 2、元件和网络的引入 把元件和网络引人画好的边框中应该很简单，但是这里往往会出问题，一定要细心地按提示的错误逐个解决，
PCB板电路的接地方式有多种，下面详细介绍其中几种常见的接地方式。 单点接地：这是最常用的PCB板电路接地方式。单点接地是将PCB板的一个端口接地，这种接地方式简单易行，能够有效地降低干扰和噪声，对于一些对干扰和噪声敏感的应用场景非常适用。 多点接地：多点接地是将PCB板的多个端口接地，可以有效地降低干扰和噪声，对于一些对干扰和噪声敏感的应用场景非常适用。多点接地可以通过在PCB板上添加多个接地电极来实现，这种接地方式可以有效地降低干扰和电压波动，但是需要考虑到多个端口之间的相互影响。 悬浮接地：悬浮接地是将PCB板的两个端口分别接地，可以有效地减小干扰和电压波动，对于一些对干扰和电压波动敏感的应用场景非常适用。悬浮接地需要使用一个电位器或者开关等装置将PCB板的一个端口与地相连，然后将另一个端口与地断开，这种接地方式可以有效地减小干扰和电压波动。 强制接地：强制接地是将PCB板的一个端口通过电位器或开关等装置与地相连，这种接地方式适用于一些特殊的应用场景，如高压电气等。强制接地需要使用一个电位器或者开关等装置将PCB板的一个端口与地相连，然后将另一个端口与地断开，这种接地方式可以有效地保护设备免受静电干扰。
(1)简化方案设计。 方案设计时，在确保设备满足技术、性能指标的前提下，应尽量简化设计，简化电路和结构设计，使每个部件都成为最简设计。当今世界流行的模块化设计方法是提高设备可靠性的有效措施。块功能相对单一，系统由模块组成，可以减少设计的复杂性，将设计标准化、规范化。国内外大量事实已证明了这一点，产品设计应采用模块化设计方法。 (2)采用模块和标准部件。 模块和标准部件是经过大量试验和广泛使用后证明为高可靠性的产品，因而能充分消除设备的缺陷和隐患，也为出现问题之后的更换和修理带来了方便。采用模块和标准化产品不仅能有效地提高设备的可靠性，而且能大大缩短研制周期，为设备的迅速改型与列装提供极有利的条件。 (3)提高集成度。 选用各种功能强、集成度高的大规模、超大规模集成电路，尽量减少元器件的数量。元器件越少，产生隐患的点也越少。这样，不仅能提高设备的可靠性，而且。能缩短研制、开发周期。 (4)降额设计。 降额设计是指元器件在低于其额定应力的条件下工作，是降低元器件失效率的有效方法，因此，设汁时在确保技术性能指标的前提下，对元器件的工作电压范围、温度特性、电特性参数等都采取降额使用的方法，从而降低元器件在各种应力条件下的失效率。 降额设计，不同的元器件所要考虑的因素是不一样的：有的是电压范围，有的是电流大小，有的是温度，有的是频率，有的是振动等等。一般情况下，对电容的耐压、频率、温度特性，电阻的功率，电感的电流及频率特性，二极管、三极管、可控硅、运算放大器、驱动器、门电路等器件的结电流、结温或扇出系数，电源的开关和主供电源线缆的耐电压/电流和耐温性能，信号线缆的频率特性，还有散热器、接插件、模块电源等器件的使用，要求进行降额设计。 (5)选择优质器件。 元器件是设备的基本组成单元，其质量的好坏将直接影响到设备的可靠性。军用通信设备应尽量采用工业级以上产品，最好是军品，并在上机前严格进行老化筛选，剔除早期失效器件。 (6)充分利用软件资源。 由于软件编程的灵活性，在设计中应充分利用软件资源。目前软件的调试手段和工具相对较多，对故障和设计问题容易定位，解决周期相对较短。充分利用软件资源是提高可靠性的一个重要方法。 (7)结构可靠、工艺成熟、先进。 电路、结构设计中，应尽量减少接插件、金属化孔的数量，电路器件和芯片尽量采用直接在印制板上焊接的方

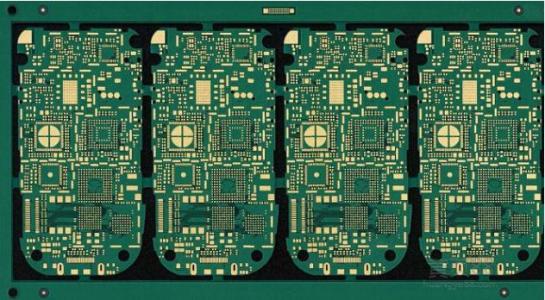

一、世界PCB产业概述 2013全球PCB较2009增长9%，中国增长12.5%，而华南地区增幅更大，为18-19%。展望2014年，全球将继续平稳发展，预计将增长6-9%，中国则有望增长9-12%。然而，PCB产业链上游原材料环节的问题似乎是这些外资始料未及的。铜箔、玻纤布及铜箔基板价格一路喊涨，尤其是国际铜价价格上扬直接影响了国内铜箔和铜箔基板价格看涨。覆铜板是PCB的直接原料，铜箔是占覆铜板成本比重最大的原材料，约占覆铜板成本的30%(厚板)和50%(薄板)，因此铜箔的涨价成为覆铜板涨价的主要驱动力。在上下游产业链中，原材料的供应商在交易中掌握绝对的话语权，加之市场上原材料供小于求的状况，成本上涨的压力就直接转嫁到PCB厂商身上，国内PCB企业难以抗拒市场颓势。2014的到来，并不能使PCB厂商如其他商家那样高兴，因为它们将继续遭遇常规淡季第一季度。多少企业可以挺过原材料上涨带来的产业重整，我们不可预知，但是国内PCB产业未来的发展态势不会一路低谷，这是不可争辩的事实。随着电子技术的不断发展，电子产品的需求增大，PCB产业发展成为大势所趋。每个时代都有其保留下来和淘汰的东西，保留下来的往往是能适应潮流的事物。我们所处的时代被称为电子信息时代，要想做大做强的企业或多或少必须能够把握这个时代的脉搏，才能赢得发展机遇。PCB行业要有大作为，也需要仰仗电子技术的发展。目前，平板电视和智能手机受到市场热捧，PCB市场需求虽暂不稳定，但前景始终被看好。 二，中国PCB行业现状 印刷电路板(Printed circuit board，简称PCB)是组装电子零件用的基板，全球产值每年达450亿美元，在电子行业中仅次于半导体行业，而中国的增长速度远高于行业平均速度。如今电子产品日新月异，价格战改变了供应链的结构，中国兼具成本和市场优势。PCB行业由于受成本和下游产业转移的影响，正逐渐转移到中国，在世界范围内中国是最具成长性的PCB市场。 低端PCB(4层以下)进入壁垒相对不高，竞争比较充分，集中度较低，受下游整机降价的压力，产品价格经常面临下游厂商压价的挤压。而高端PCB(HDI等)技术、设备、工艺等要求很高，进入壁垒较高，扩产周期较长，在中国处于供不应求的状态。 中国PCB厂商产能快速扩张，产值不断增大，产品向高端发展，中国的PCB厂商还有很大的成长空间。
