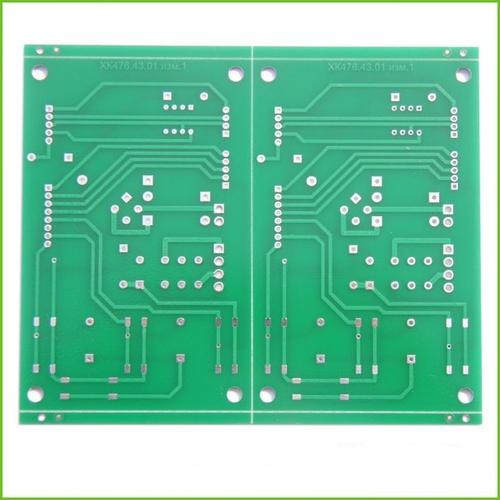

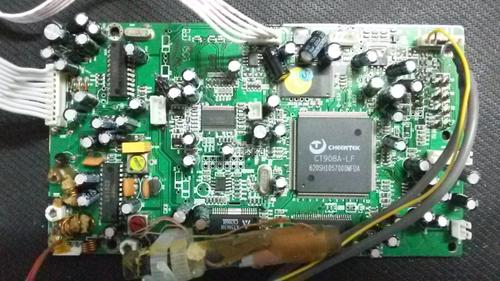

业内专家表示，鉴于线路板产业对电子信息产业非常重要，政府部门应该出台相关措施，帮扶线路板企业加快转型升级，把总部、研发环节以及高端制造留在深圳。 半数企业觅新“巢” 电子信息业是深圳的支柱产业。据统计，电子信息产业的产品产值占深圳高新技术产品产值9成以上。其中，印制线路板行业是组装电子零件用的基板，被称为“电子系统产品之母”，是电子信息产业链条中的重要行业。目前，深圳拥有线路板企业500多家，年产值500亿元，占全国40%左右。 尽管是全国线路板产业重镇，但如同其他制造业一样，深圳线路板行业面临着缺乏核心技术、产品附加值低、企业规模大小不一、成本上涨、融资难等困境。“制造业的低迷，让很多企业不敢加大技术改造投入，有些企业甚至不务正业，将资金用于小额担保领域，以牟取短期‘快钱’。”深圳一家线路板企业负责人如是说。 更重要的是，深圳环保门槛的提高，令线路板产业面临困境。“有半数企业正在向外转移产能或者准备外迁。”深圳线路板行业协会有关负责人透露，由于产能扩张，深圳很多本土企业已在外地找到“新家”。 “北上西进”成主流 “选择内地进行投资，对企业自身来说是被动的，可以说是无奈之举。因为当前来说，深圳仍是发展线路板行业优势最为明显的地区。但转移也是必然趋势，企业必须从长远发展着眼，寻找出路。”深圳一家线路板企业负责人表示。 据透露，深圳线路板企业转移的主要地区为江西、重庆等地。“用行业的话说‘北上’、‘西进’。”深圳线路板行业协会负责人说，企业选择江西，主要是利用泛珠三角的地理优势，选择重庆、成都主要是因为这两个地方的电子信息产业发展快速。“一些客户迁走了，所以线路板企业也跟着过去了，同时，这些地区环保门槛相对较低。” 当然，本轮产能转移的线路板企业，更愿意将市场、销售和总部放在深圳，而将生产部分迁到外地。“目前来看，他们还愿意把根留在深圳，但不排除企业到外地壮大之后，最后把总部也迁走。” 亟待迈向产业高端 “显然，线路板企业产能外溢，已经成为事实。”深圳市经信委有关负责人说，深圳目前正在就此事进行调研，力争采取有效措施，一方面引导企业有序转移，另一方面引导企业进行产业转型升级，不断向产业高端迈进。“更重要的是政府要出台有效政策，鼓励企业把总部、研发等留在深圳。” 事实上，面对环评压力，企业可以通过工艺改造、清洁生产等措施来解决，并且在这一过程
信号完整性(SignalIntegrity)：就是指电路系统中信号的质量，如果在要求的时间内，信号能不失真地从源端传送到接收端，我们就称该信号是完整的。 传输线(TransmissionLine)：由两个具有一定长度的导体组成回路的连接线，我们称之为传输线，有时也被称为延迟线。 集总电路(Lumpedcircuit)：在一般的电路分析中，电路的所有参数，如阻抗、容抗、感抗都集中于空间的各个点上，各个元件上，各点之间的信号是瞬间传递的，这种理想化的电路模型称为集总电路。 分布式系统(DistributedSystem)：实际的电路情况是各种参数分布于电路所在空间的各处，当这种分散性造成的信号延迟时间与信号本身的变化时间相比高速PCB基础理论及内存仿真技术SI仿真小组2002-10-252002-10-259已不能忽略的时侯，整个信号通道是带有电阻、电容、电感的复杂网络，这就是一个典型的分布参数系统。 上升下降时间(Rise/FallTime)：信号从低电平跳变为高电平所需要的时间，通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间，记为Tr。 截止频率(KneeFrequency)：这是表征数字电路中集中了大部分能量的频率范围(0.5/Tr)，记为Fknee，一般认为超过这个频率的能量对数字信号的传输没有任何影响。 特征阻抗(CharacteristicImpedance)：交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗，也称为浪涌阻抗，记为Z0。可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。 传输延迟(Propagationdelay)：指信号在传输线上的传播延时，与线长和信号传播速度有关，记为tPD。微带线(Micro-Strip)：指只有一边存在参考平面的传输线。 带状线(Strip-Line)：指两边都有参考平面的传输线。 趋肤效应(Skineffect)：指当信号频率提高时，流动电荷会渐渐向传输线的边缘靠近，甚至中间将没有电流通过。与此类似的还有集束效应，现象是电流密集区域集中在导体的内侧。反射(Reflection)：指由于阻抗不匹配而造成的信号能量的不完全吸收，发射的程度可以有反射系数ρ表示。 过冲/下冲(Overshoot/undershoot)：过冲就是指接收信号的第一个峰值或谷
1 EMI的产生及抑制原理 EMI的产生是由于电磁干扰源通过耦合路径将能量传递给敏感系统造成的。它包括经由导线或公共地线的传导、通过空间辐射或通过近场耦合三种基本形式。EMI的危害表现为降低传输信号质量，对电路或设备造成干扰甚至破坏，使设备不能满足电磁兼容标准所规定的技术指标要求。 为抑制EMI，数字电路的EMI设计应按下列原则进行： ●根据相关EMC/EMI技术规范，将指标分解到单板电路，分级控制。 ●从EMI的三要素即干扰源、能量耦合途径和敏感系统这三个方面来控制，使电路有平坦的频响，保证电路正常、稳定工作。 ●从设备前端设计入手，关注EMC/EMI设计，降低设计成本。 2 数字电路PCB的 EMI控制技术 在处理各种形式的EMI时，必须具体问题具体分析。在数字电路的PCB设计中，可以从下列几个方面进行EMI控制。 2.1 器件选型 在进行EMI设计时，首先要考虑选用器件的速率。任何电路，如果把上升时间为5ns的器件换成上升时间为2.5ns的器件，EMI会提高约4倍。EMI的辐射强度与频率的平方成正比，最高EMI频率(fknee)也称为EMI发射带宽，它是信号上升时间而不是信号频率的函数：fknee =0.35/Tr (其中Tr为器件的信号上升时间) 这种辐射型EMI的频率范围为30MHz到几个GHz，在这个频段上，波长很短，电路板上即使非常短的布线也可能成为发射天线。当EMI较高时，电路容易丧失正常的功能。因此，在器件选型上，在保证电路性能要求的前提下，应尽量使用低速芯片，采用合适的驱动/接收电路。另外，由于器件的引线管脚都具有寄生电感和寄生电容，因此在高速设计中，器件封装形式对信号的影响也是不可忽视的，因为它也是产生EMI辐射的重要因素。一般地，贴片器件的寄生参数小于插装器件，BGA 封装的寄生参数小于QFP 封装。 2.2连接器的选择与信号端子定义 连接器是高速信号传输的关键环节，也是易产生EMI的薄弱环节。在连接器的端子设计上可多安排地针，减小信号与地的间距，减小连接器中产生辐射的有效信号环路面积，提供低阻抗 回流通路。必要时，要考虑将一些关键信号用地针隔离。 2.3 叠层设计 在成本许可的前提下，增加地线层数量，将信号层紧邻地平面层可以减少EMI辐射。对于高速PCB，电源层和地线层紧邻耦合，可降低电源阻抗，从而降低E

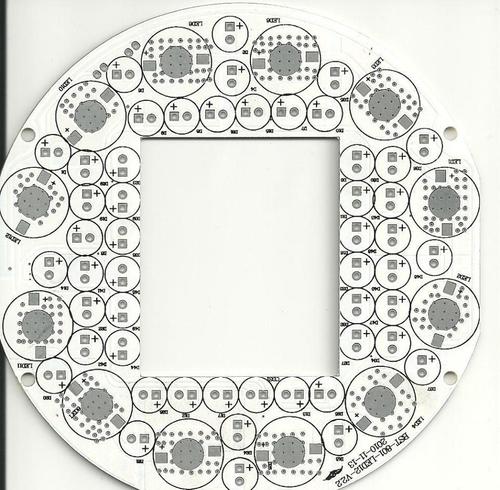

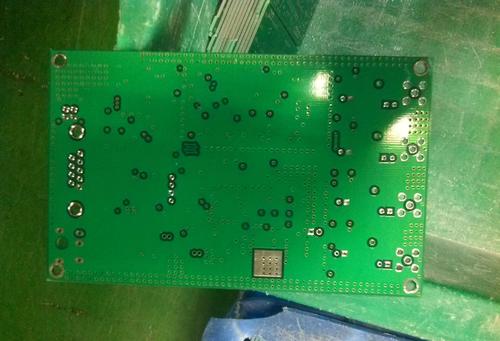

PCB板的机械强度PCB板应该具有一定的强度。单板在插拔的过程中，会使单板本身和母板承受一定应力的作用，当单板或母板尺寸较大时，会产生一系列未知的性能与安全问题。 目前没有标准对本身承受应力作用的单板或母板的机械强度提出限值，这方面也没有总结过经验值，需要进一步论证。 1、印制板材料的阻燃等级印制板应该具有一定的阻燃等级。推荐的阻燃等级为V-2。 2、热循环试验与热老化试验涂覆印制板应该能够通过GB4943-2000或IEC60950中规定的热循环和热老化试验。 3、抗电强度试验涂覆印制板应该能够通过GB4943-2000或IEC60950中规定的抗电强度试验。4耐划痕试验涂覆印制板应该能够通过GB4943-2000或IEC60950中规定的耐划痕试验。 5、布线和供电PCB板上的供电电源线应该具备足够的通流能力。下表给出了走线宽度与通流能力的关系。通流能力不够可能会引起单板过热，引发一系列的安全问题。

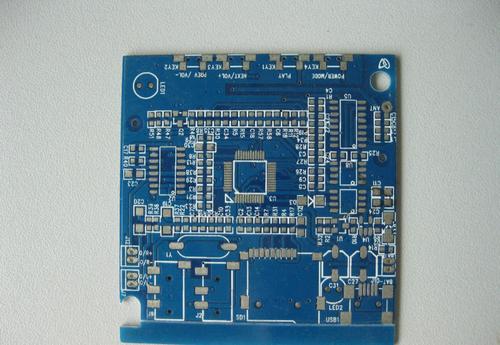

印刷电路板的设计的一般步骤如下印刷电路板的设计的一般步骤如下。 1 印刷电路板的设计的一般步骤如下。 1.绘制电路原理图确保绘制的电路原理图无错误后，即可生成网络表，用于PCB设计时的自动布局和自动布线。对于比较简单的电路，也可不绘制原理图，而直接进入PCB设计。 2.规划电路板 规划电路板主要确定电路板的物理边界、电气边界、电路板的层数、各种件的封装形式和布局要求等任务。 3.设置参数 设置参数是设置软件中电路板的工作层的参数、PCB编辑器的工作参数、自动布局和布线参数等。 4.装入网络表及元件的封装形式网络表是PCB自动布线的核心，也是电路原理图设计与印刷电路板设计系统的接口。只有正确装入网络表，才能对电路板进行自动布局和自动布线的操作。 5.元件的布局 元件的布局包括自动布局和手工调整两个过程。在规划好电路板和装入网络表之后，系统能自动装入元件，并自动将它们放置在电路板上。自动布局是系统根据某种算法在电气边界内自动摆放元件的位置。果自动布局不尽人意，则再进行手工调整。另外，Protel99SE 也支持用户的手工布局。 6.自动布线 系统根据网络表中的连接关系和设置的布线规则进行自动布线。只要元件的布局合理，布线参数设置得当，Protel99SE的自动布线的布通率几乎是100%。 7.调整 自动布线成功后，用户可对不太合理的地方进行调整。如调整导线的走向、导线的粗细、标注字符和添加输入输出焊盘、螺丝孔等。 8.文件的保存及输出 将绘制好的PCB图保存在磁盘上，然后利用打印机或绘图仪输出。也可利用E-mail将文件直接传给生产厂家进行加工生产。
