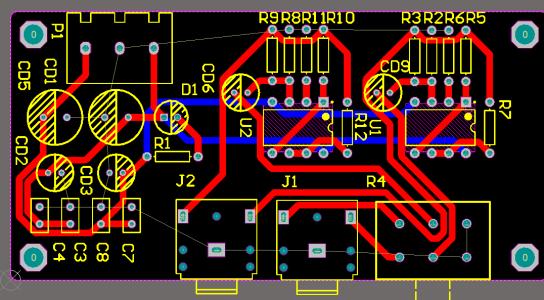

PCB多层电路板拼板有好几种定义的!方便客户插件是一个，方便厂家自己生产是一个，节约材料是一个!方便插件就是客户要求这样拼，你就必须按要求去做。PCB多层电路板厂家方便生产是方便V割等。节约材料就是为了更加完美的运用材料而不浪费，或者留太多的边料!例如1米2乘1米的材料，你开34X41CM的拼板就完美了。 拼板就要考虑到PCB多层电路板板子之间的连接方式，一般有3种：V割(V-CUT)、邮票孔以及空心连接条。V割对于规则板使用的较多，只要将两个PCB多层电路板板子拼在一起，之间留点空隙(V割的空隙)即可。邮票孔在异形板中使用的较多，PCB多层电路板板子连接处打上多个过孔。空心连接条就是使用很窄的板材进行连接，在有半孔工艺的板子中使用较多。 PCB多层电路板V割好还是邮票孔好? 1、V割 V割，又称V-CUT，是在两个PCB多层电路板板子的连接处画一个槽，这个地方板子的连接就比较薄，容易掰断。在拼板时将两个PCB多层电路板板子的边缘合并在一起就可以。另外V割一般都是直线，不会有弯曲圆弧等复杂的走线，所以在拼版时可以尽量在一条直线上。注意在两个PCB多层电路板板子之间给V割留有间隙，一般0.4mm就可以。V割线可以使用2D线放在所有层进行表示。 金手指多层PCB线路板/电路板 由于V割只能走直线，所以只适用于规则PCB多层电路板的拼板连接。对于不规则的PCB多层电路板，比如圆形的，就需要使用到邮票孔来进行拼板连接， 2、邮票孔 邮票孔是PCB多层电路板拼板的另一种连接方式，一般在异形板中使用的较多。在两个PCB多层电路板板子的边缘通过一小块板材进行连接，而这一小块板材与两块PCB多层电路板板的连接处有许多小孔，这样容易掰断。 之所以称为邮票孔，是因为掰断之后板子的边缘像邮票的边缘。 3、空心连接条 连接方式和邮票孔类似，区别在于连接条的连接部分更窄一点，而且两边没有过孔。这种方式有一个缺点就是PCB多层电路板板子掰开之后会有一个很明显的凸点，而邮票孔的凸点由于被过孔分开所以不怎么明显。既然这样为什么还要使用这种方式呢?直接使用邮票孔不就行了。其实有一种情况邮票孔和V割都无法使用的，那就是做四周都是半孔模块的时候，只能通过空心连接条在模块四个角进行连接。
高密度HDI线路板生产设备特点是：在制作HDI线路板生产线成本费持续上升的状况下，如何提高生产线的产率难题和材料价格，尤其是铜的价格高涨的状况下，如何在产品稳定性、产品品质与经济实惠做出衡量也非常值得掂量的。这些都是在定制HDI线路板生产厂家所面临和期望解决的问题，具体如下： 1.HDI线路板选用电镀工艺电出的镀层厚度要均匀; 2.通过优化设备和电流密度可以提高产出; 3.优化后的镀液可将基体铜控制在1～5μM范围内; 4.鉴于HDI线路板的通孔和微孔，要求镀液具有良好的分散性; 5.根据HDI线路板的通孔和微孔，要求在同一镀液中凹度最小; 6.无铜表面层严重污染，镀层光洁度小，镀液严重污染小; 7.用高电流密度在薄基铜板上采取施镀的标准及其电镀铜层薄厚均匀相同。 金手指多层PCB线路板/电路板 为此，研制了水平电镀生产线。不采用不溶性磷铜阳极的标准分布，而是采用分段分布。这种分布的特点是在不同的电镀段安装不同功率的整流器，以提供不同的电流密度，从而保证薄基铜镀层的厚度均匀。整流系统必须能够提供稳定的直流或脉冲电镀。与传统直流电相比，脉冲电镀能提高镀层纯度，降低镀层孔隙率，改善镀层均匀性。脉冲电镀属于调制电流电镀的一种，本质上是直流电镀的开关，但开关周期以毫秒为单位。

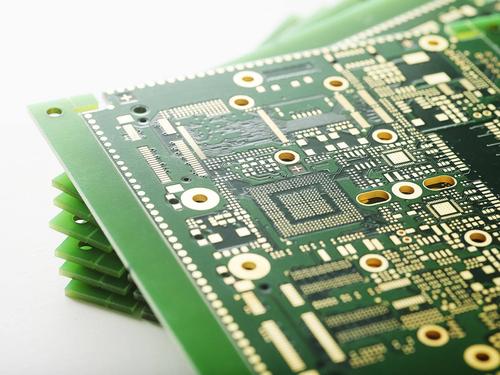

PCB长板/长条板翘曲对印制电路板的制作影响是非常大的，翘曲也是PCB长板/长条板制作过程中的重要问题之一，装上元器件的PCB长板/长条板板子焊接后发生弯曲，组件脚很难整齐。PCB长板/长条板板子也无法装到机箱或机内的插座上，所以，电路板翘曲会影响到整个后序工艺的正常运作。现阶段印制电路板已进入到表面安装和芯片安装的时代，工艺对电路板翘曲的要求可谓是越来越高。所以我们要找到半路帮翘曲的原因。 1.工程设计：PCB长板/长条板设计时应注意事项：A.层间半固化片的排列应当对称，例如六层电路板，1～2和5～6层间的厚度和半固化片的张数应当一致，否则层压后容易翘曲。B.多层线路板芯板和半固化片应使用同一供应商的产品。C.外层A面和B面的线路图形面积应尽量接近。若A面为大铜面，而B面仅走几根线，这种印制线路板在蚀刻后就很容易翘曲。如果两面的线路面积相差太大，可在稀的一面加一些独立的网格，以作平衡。 2.下料前烘板：覆铜板下料前烘板(150摄氏度，时间8±2小时)目的是去除板内的水分，同时使板材内的树脂完全固化，进一步消除板材中剩余的应力，这对防止板翘曲是有帮助的。目前，许多双面、多层板仍坚持下料前或后烘板这一步骤。但也有部分板材厂例外，目前各PCB长板/长条板烘板的时间规定也不一致，从4-10小时都有，建议根据生产的印制板的档次和客户对翘曲度的要求来决定。剪成拼板后烘还是整块大料烘后下料，二种方法都可行，建议剪料后烘板。内层板亦应烘板。 金手指多层PCB线路板/电路板 3.半固化片的经纬向：半固化片层压后经向和纬向收缩率不一样，下料和迭层时必须分清经向和纬向。否则，层压后很容易造成成品板翘曲，即使加压力烘板亦很难纠正。多层线路板翘曲的原因，很多就是PCB层压时半固化片的经纬向没分清，乱迭放而造成的。如何区分经纬向?成卷的半固化片卷起的方向是经向，而宽度方向是纬向;对铜箔板来说长边时纬向，短边是经向，如不能确定可向生产商或供应商查询。 4.层压后除应力：多层线路板在完成热压冷压后取出，剪或铣掉毛边，然后平放在烘箱内150摄氏度烘4小时，以使板内的应力逐渐释放并使树脂完全固化，这一步骤不可省略。 5.薄板电镀时需要拉直：0.4～0.6mm超薄多层线路板作板面电镀和图形电镀时应制作特殊的夹辊，在自动电镀线上的飞巴上夹上薄板后，用一条圆棍把整条飞巴上的夹辊串起来，
1、PCB硬板 硬板是一种以PVC为原料制成的板材。PVC硬板是工业中应用较广泛的产品，特别是应用于化工防腐行业。 PVC是一种耐酸、碱、盐的树脂，因其良好的化学性能及相对低廉的价格，广泛应用于化工、建材、轻工、机械等各行业。 2、FPC软板 软质聚氯乙烯挤出板材由聚氯乙烯树脂加入增塑剂、稳定剂等经挤出成型而制得。 主要用于耐酸、耐碱等防腐蚀设备的衬里，也可以作为一般的电气绝缘以及密封衬垫材料，使用温度为-5至+40℃，可以作为橡胶板的替代产品，用途广泛属于新型环保产品。 3、软硬结合板 FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。因此，软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。
