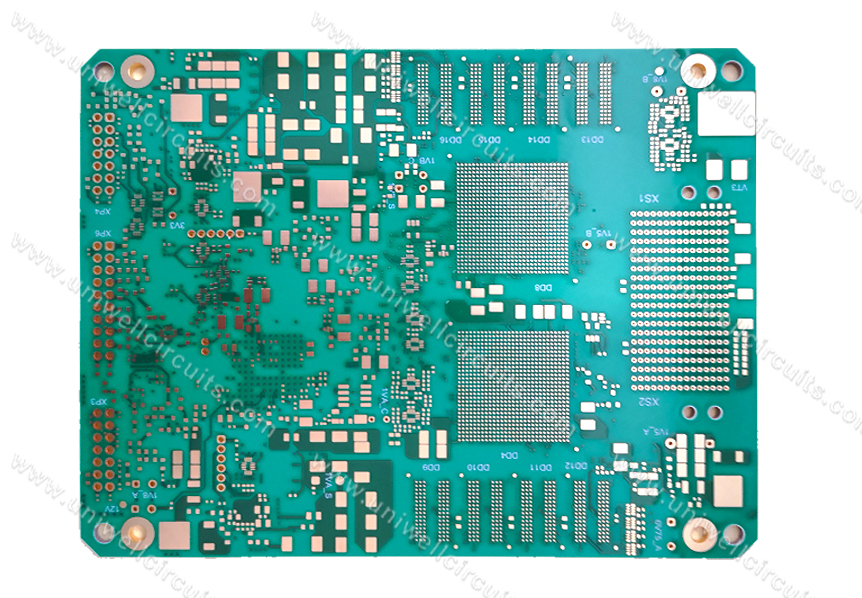

‌沉金工艺通过化学沉积方式在铜面形成镍层与薄金层，凭借极佳的平整度、长期抗氧化能力和稳定的接触导电性，成为对连接可靠性要求极高场景的主流选择。众阳电路在18层盲孔板项目中，针对板卡上密集的BGA焊盘区域，采用沉金工艺处理，将镍层厚度严格控制在3-5μm、金层厚度稳定在0.05-0.1μm，有效规避了普通工艺易出现的接触电阻漂移问题。

保密需要，图片做了处理，只做参考

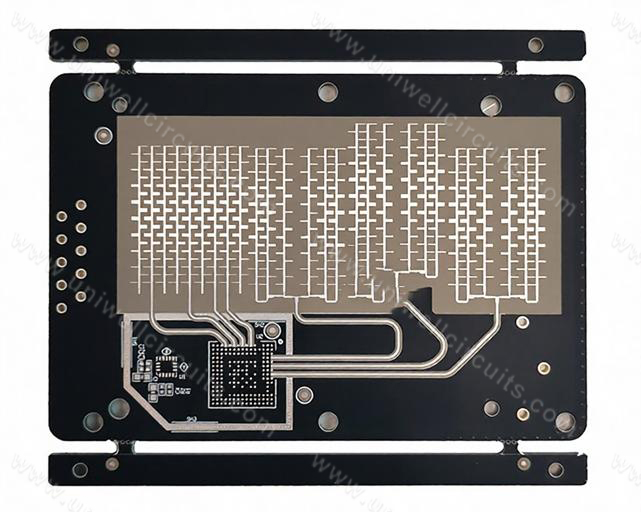

沉银工艺直接在铜面置换一层高纯度银层，不存在沉金工艺中的镍层磁性损耗，在高频段下表现出优异的信号传输特性。 在77GHz车载毫米波雷达高频板项目中，众阳电路采用沉银工艺替代常规沉金方案，实测数据显示，28GHz频段下插入损耗增量仅为0.4dB/100mm，77GHz频段下信号传输损耗比沉金工艺低0.07dB/cm，大幅降低了雷达信号在传输路径上的能量损失，有效提升了雷达探测距离与识别精度。 该工艺凭借高平整度与低电阻率优势，成为射频微波板、毫米波天线板、摄像头模组板的优选方案，尤其适合对信号损耗敏感的5G通信、智能驾驶相关产品。

保密需要，图片做了处理，只做参考

沉锡工艺在铜面置换一层纯锡层，与焊料的合金化反应充分，焊接强度高，同时兼顾了良好的表面平整度。 众阳电路在轨道交通控制板PCB项目中，针对板卡上大量大功率通孔器件与表面贴装元件，采用沉锡工艺处理，通过严格管控锡层厚度与生产后存储环境，将锡须生长风险控制在行业标准范围内。该板卡完成焊接后，焊点抗拉伸强度稳定在40N以上，顺利通过轨道交通行业要求的-40℃~+85℃温度循环1000次测试，焊点无开裂、虚焊现象。 该工艺广泛适用于电源板、充电桩控制板、汽车电子控制单元等场景，尤其适合对焊接牢固性要求高、工作环境温差大的工业级产品。

OSP工艺在洁净铜面上形成一层极薄的有机防氧化膜，焊接时受热分解露出新鲜铜面，具备极高的表面平整度，且环保成本低。 在16层一阶HDI智能手机主板项目中，众阳电路采用OSP工艺处理，将膜层厚度精准控制在0.2-0.5μm，完美适配板卡上01005超细元件与0.3mm引脚间距的QFN器件。该板卡SMT贴片良率达到99.2%，远高于行业平均水平，同时凭借低信号损耗特性，有效保障了主板高速信号的传输完整性。 该工艺尤其适配手机主板、笔记本电脑主板、高密度HDI板与高频高速板，适合对元件布线密度要求极高的消费电子与通信产品。
