高频信号直接失效?射频微波板生产必须注意的5个核心问题

发布时间:2026-10-20 点击数:1029

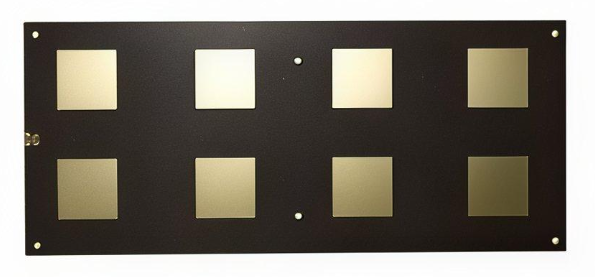

射频微波板生产需围绕材料特性、核心工艺、性能指标全链路管控,重点把控以下关键问题,避免整板报废或信号性能失效:
基材与来料管控
‌参数精准核对‌:严格确认板材的介电常数Dk、介质厚度、铜箔厚度与设计要求完全匹配,杜绝错料导致阻抗整体偏移。

‌材料特性适配‌:PTFE类板材质地软、导热差、表面能极低,陶瓷填充高频板脆性高,需提前匹配专属工艺参数,不能直接套用普通FR-4的生产流程。




核心精密工艺管控
‌钻孔工序‌:采用130°顶角全新钻针,钻头损耗比FR-4高20%,用多段啄钻降低积热,压脚压力控制在40psi,钻孔后用高压气枪彻底清孔,避免孔壁拉丝、毛刺和PTFE熔融粘壁。
‌孔金属化工序‌:PTFE板必须先做等离子体活化处理,将孔壁表面能从18达因/cm²提升至52达因/cm²以上,孔铜厚度控制在≥18μm,混压板需用脉冲电镀将孔铜加厚至≥25μm,杜绝沉铜附着力不足的问题。
‌图形转移与蚀刻‌:采用LDI激光直接成像技术,将线宽精度控制在±0.02mm以内,部分毫米波场景要求±0.015mm,配套23±1℃、湿度50±5%的恒温恒湿车间,蚀刻后严格管控侧蚀,保证传输线边缘无缺口毛刺。

‌阻焊与外形加工‌:阻焊前禁止机械磨刷PTFE板,采用分段烘烤工艺避免绿油起泡;锣板时用专用锣刀,走速比FR-4慢20%,板件上下用FR-4基板夹持,防止板面划伤变形。


核心性能指标保障
‌阻抗精度管控‌:建立不同材料的涨缩补偿模型,通过实测数据反向修正CAM图形,保证整板阻抗公差控制在±5%以内,毫米波场景需收紧至±2%。
‌低损耗管控‌:优先选用沉银或OSP表面处理,避免厚镍层带来的磁性损耗,77GHz频段下可将插入损耗比沉金降低0.07dB/cm。

‌电磁兼容管控‌:严格分区射频电路与数字电路,4保证射频信号层紧邻完整参考地层,避免共地阻抗干扰导致微弱射频信号被噪声淹没。


最终可靠性与防护
‌尺寸公差管控‌:外形公差控制在±0.1mm以内,高精度场景收紧至±0.05mm,满足射频模块腔体的精准装配要求。

‌包装防护‌:PTFE板装运时用硬纸板夹持防变形,沉银板用无硫纸隔离,避免氧化和物理损伤。
