在高密度互连与高速信号传输成为行业标配的当下，PCB孔结构早已不再是简单的“导电通道”，而是直接决定布线密度、信号完整性与量产良率的核心要素。很多硬件工程师在面对BGA密集布线、高层数板卡设计时，经常会在板厂的工程EQ单里遇到“通孔、盲孔、埋孔”的选型确认项，稍有判断偏差，就可能导致布线空间不足、信号回流路径过长，甚至整板良率大幅下滑。

不同的孔结构，对应的工艺链路与管控精度完全不同，这也是高阶多层板与普通通孔板成本差异巨大的核心原因：

2. 通孔工艺：常规采用直径0.2mm以上的钨钢钻头，主轴转速控制在8-15万转/分钟，一次钻孔即可完成全板加工。行业常规纵横比控制在10:1以内，板厂通过水平PTH电镀线保证孔壁药水交换能力，铜厚均匀性可以稳定满足IPC二级以上标准。目前主流量产场景下，通孔最小孔径可做到0.15mm，但低于0.2mm时需要针对设备参数做专项优化。

3.


5. 盲孔工艺：分为传统机械控深盲孔与主流激光盲孔两种路线。机械盲孔采用深度控制钻孔设备，深度精度控制在±0.05mm，常规AR比达到1.2:1；激光盲孔则使用CO₂或UV激光烧蚀，孔径精度可达±0.01mm，最小孔径可做到3mil，能量密度稳定控制在8-12J/cm²，全程不会损伤内层下方线路。激光盲孔加工完成后，还需通过优化药液流速与浸泡时间，避免盲端孔内药液残留，保证沉铜无空洞。

6.


7.
8.


10. 埋孔工艺：完全基于薄型芯板加工，先在独立内层芯板上完成机械钻孔，再通过高锰酸钾湿法去钻污去除孔壁碳化树脂，之后经过化学沉铜、全板电镀将孔壁铜厚提升至10-20μm，最后完成内层线路蚀刻，再参与后续多层压合。整个流程中，层压的温度、压力、时间参数必须精准管控，避免半固化片流胶堵塞埋孔，或层压应力导致薄芯板移位变形。

11.

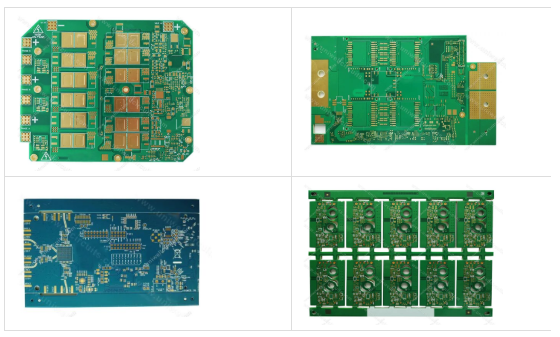

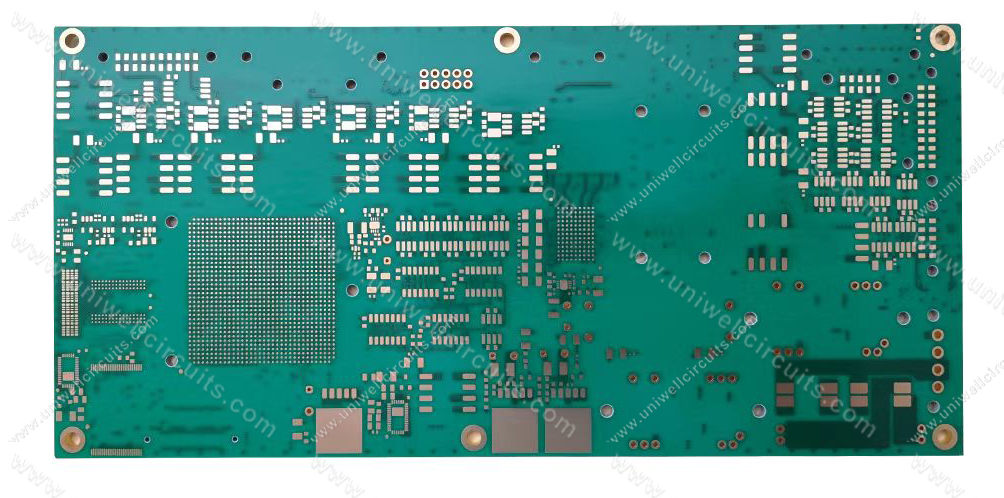

保密需要，图片做了处理，只做参考
