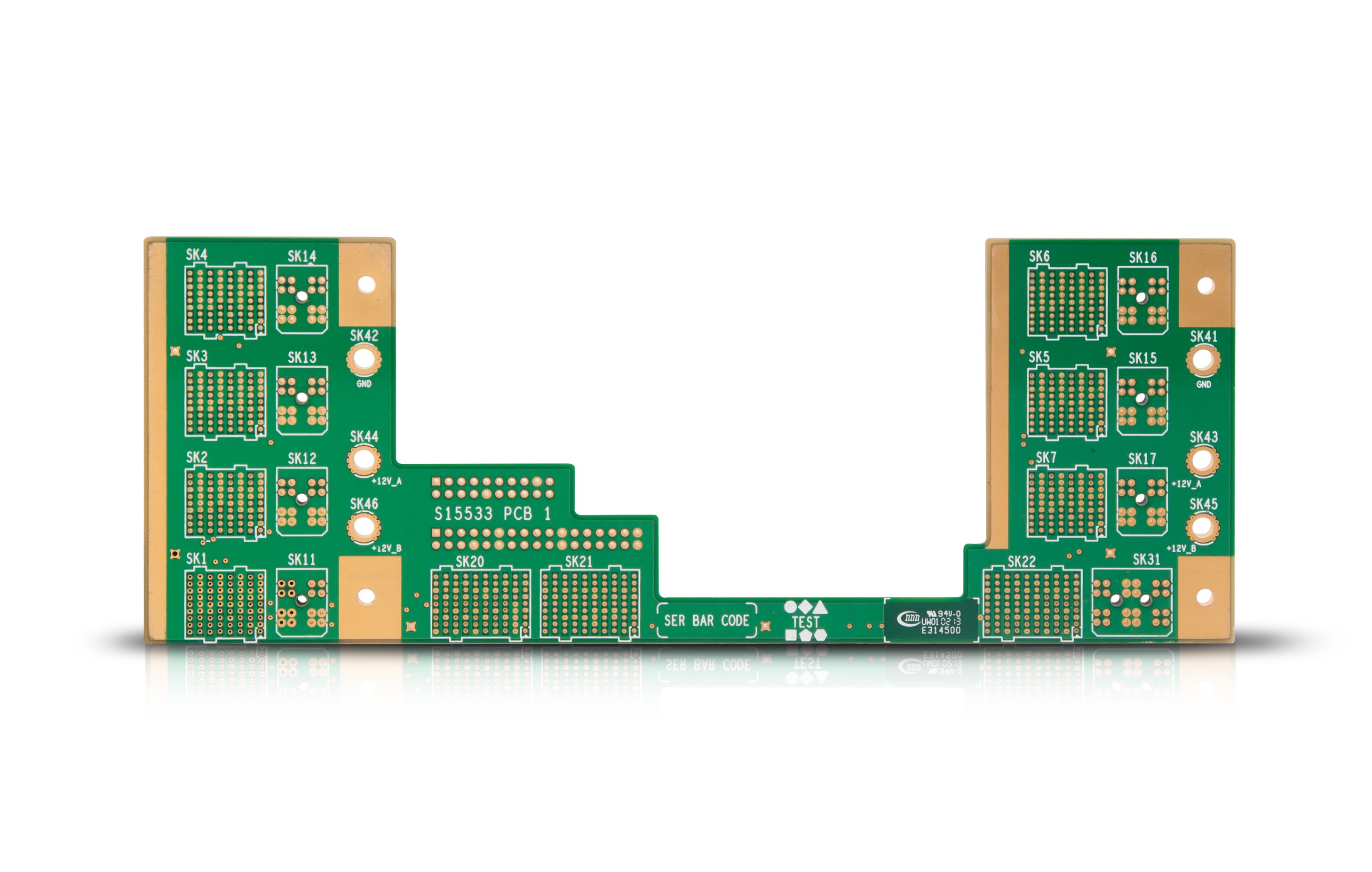

一、为什么线路板要求十分平整 在自动化插装线上，印制线路板若不平整，会引起不准，元器件无法插装到板子的孔和表面贴装焊盘上，甚至会撞坏自动插装机。装上元器件的电路板板子焊接后发生弯曲，元件脚很难剪平整齐。电路板板子也无法装到机箱或机内的插座上，所以，电路板厂碰到板翘同样是十分烦恼。目前，印制线路板已进入到表面安装和芯片安装的时代，电路板厂对板翘的要求必定越来越严。 二、翘曲度的标准和测试方法 据美国IPC-6012(1996版)(刚性印制线路板的鉴定与性能规范)，用于表面安装印制线路板的允许最大翘曲和扭曲为0.75%，其它各种板子允许1.5%。这比IPC-RB-276(1992版)提高了对表面安装印制线路板的要求。目前，各电子装配厂许可的翘曲度，不管双面电路板还是多层线路板，1.6mm厚度，通常是0.70～0.75%,不少SMT，BGA的板子，要求是0.5%。部分电子工厂正在鼓动把翘曲度的标准提高到0.3%,测试翘曲度的方法遵照GB4677.5-84或IPC-TM-650.2.4.22B。把印制线路板放到经检定的平台上，把测试针插到翘曲度最大的地方，以测试针的直径，除以印制线路板曲边的长度，就可以计算出该印制线路板的翘曲度了。 三、制造过程中防板翘曲 1.工程设计：印制线路板设计时应注意事项： A.多层线路板芯板和半固化片应使用同一供应商的产品。 B.层间半固化片的排列应当对称，例如六层板，1～2和5～6层间的厚度和半固化片的张数应当一致，否则层压后容易翘曲。 C.外层A面和B面的线路图形面积应尽量接近。若A面为大铜面，而B面仅走几根线，这种印制板在蚀刻后就很容易翘曲。如果两面的线路面积相差太大，可在稀的一面加一些独立的网格，以作平衡。 电路板/PCB多层板 2.下料前烘板： 覆铜板下料前烘板(150摄氏度，时间8±2小时)目的是去除板内的水分，同时使板材内的树脂完全固化，进一步消除板材中剩余的应力，这对防止板翘曲是有帮助的。目前，许多双面电路板、多层线路板仍坚持下料前或后烘板这一步骤。但也有部分板材厂例外，目前各PCB厂烘板的时间规定也不一致，从4-10小时都有，建议根据生产的印制板的档次和客户对翘曲度的要求来决定。剪成拼板后烘还是整块大料烘后下料，二种方法都可行，建议剪料后烘板。内层板亦应烘板。 3.半固化片的经纬向： 半固化片层
一、产品定义 光纤线路板也叫光电产品，熟称光通讯产品 应用范围 通讯短距离信号传输。 二、产品特性 1、光纤线路板超小板(3-5平方厘米); 2、精密度高，光纤电路板小板还要封装IC，部分高层次还有盲埋孔甚至HDI(华为5G产品部分HDI二阶)。谈下二阶HDI设计; 3、外形附在而且公差严，固定铁壳，小了卡不紧，大了放不进去。(部分公司按三级标准控制，华为标准高于三级标准); 4、PCB光纤板采用长短金手指工艺。 三、光纤电路板常用板材及辅料 1、常规FR-4玻纤线路板，很多年前的老版本使用; 2、M6板材，现在升级版本部分使用; 3、罗杰斯，高信号频率的用得比较多，尤其是华为的产品。 线路板打样的市场发展前景 线路板打样是近年来比较抢手的一个词汇，什么是线路板打样一直是很多民众的问题。其实线路板打样就是在电路板大规模量产之前的小量生产，一般用于测试电路设计的可靠性和功率等问题，是目前市场中比较受欢迎的一项服务。那么从线路板打样的功用来看，未来线路板打样的商场前景会是怎么? 第一、企业有庞大的自我提高需求 再从商场主体的内部来看，线路板打样能够协助企业验证电路设计的可靠性与功率，一起也能够及时发现电路设计上一些细节上的问题，这有利于企业不断优化PCB板电路设计，关于提高PCB板质量和作业效率都有极大的协助。因而一家电子设计制造企业但凡想要不断做大做强，就会有源源不断的线路板打样需求，这都是推进这一产业未来开展的重要推手。 第二、市场有庞大的电路板打样需求 这几年市场中电子设计制造企业数量不断增多，特别是随着各类半导体职业的昌盛，承载这些半导体电子元器件的PCB多层线路板将会有更大的使用量。所以从这个视点来看，未来商场中将会有庞大的线路板打样需求，而这样的需求将会推进线路板打样产业的长足开展。 第三、线路板打样厂家的优质服务是其开展的内动力 再从供给线路板打样服务的厂家来看，这些电路板厂家不只能够供给专业的线路板打样服务，一起也供给专业的测试服务和其它拼装服务，客户只需要把订单交给相应的厂家就能够拿到完整的PCB板样品。这种服务自然是市场欢迎的，一起也是推进这些线路板打样厂家继续开展的内动力。 所以pcb打样是什么意思关于民众来说也不会过分陌生。总的来看，未来线路板打样厂家的开展动力是非常微弱的，不论是从商场全体需求来
一般来讲8层以上的线路板被称为多层电路板，它与传统PCB多层板有很大的区别。比如加工生产难度更大，产品稳定性更高。由于其应用领域广泛，所以有着巨大的发展潜力。现在国内大部分生产多层电路板厂家都是中外合资企业，甚至直接是国外的公司。多层电路板对工艺水平的要求比较高，前期投入大。不仅需要先进的设备，对工作人员的技术水平更是一种考验，再加上用户认证手续繁琐，使得很多电路板厂家都不具备生产多层电路板的能力，所以多层线路板还是有很可观的市场前景的。 以下是我所认为的在PCB线路板生产过程中要着重注意的几个点： 1. 对准度 线路板的层数越多，层间对准度的要求也会越来越高。一般来说层间对位公差控制在±75μm。由于尺寸、温度等因素的影响，PCB线路板的层间对准度操控的难度系数会很大。 2. 内层线路 制作PCB线路板的材料也与其它板有很大的不同，就比如说PCB多层板的表面铜皮更厚。这就提高了对内层线路布局的难度。如果内层芯板比较薄的话，就容易出现曝光异常的情况，那可能是因为发生了褶皱。一般来说PCB线路板的单元尺寸比较大，加上生产成本很高。一旦出现问题，对于企业来说会是巨大的损失。很有可能出现入不敷出的情况。 PCB多层板 3. 压合 叫都叫多层电路板了，肯定会有压合的过程。而在这个过程中稍不留神就会出现分层、滑板等现象。所以我们在设计的时候就要考虑材料的属性了。层数越多，涨缩量与尺寸系数补偿量就会很难控制，问题也会接踵而来。如果绝缘层太薄的话，就可能会出现测试失效的情况。所以压合过程要多加注意，这个阶段出现的问题会比较多。 4. 钻孔 由于制作PCB多层电路板用的是特殊材料，所以钻孔的难度也加大了许多。对钻孔技术也会是一个考验。因为厚度加大了，钻孔容易断刀，还有可能出现斜钻等一系列的问题，大家要多加注意! 以上是我所认为的一些在制作过程中的一些难点，如果有遗漏之处希望大家批评指正!欢迎大家在评论区留言。
传统电路板常被分为单面PCB板、双面线路板、PCB多层板，而PCB多层板又分为单次压合与多次压合结构。这种设计当然涉及一些电气性质及链接密度问题，但因为电子产品技术精进快速，这些几何结构都无法满足组件安装密度及电气需求。为了提高组件链接密度，从几何观点看只有压缩线路与连结点空间，才能在小空间内容纳更多接点提高链接密度。当然也可将多组件堆栈在向一位置，以提升构装密度。因此高密度电路板不单纯是一种电路板技术，同时也是电子构装与组装的议题。 为了提高元件的连结密度，从几何的观点来看只有压缩线路与连结点的空间，让更多的接点容纳在更小的空间中，才能够提高连结密度。当然有另外一种不同的想法，那就是将多个不同的元件能够堆叠在同一个位置，以提升构装的密度。因此从某种角度来看，高密度电路板已经不单纯是一个电路板的技术问题，同时也是一个电子构装与组装的问题，这方面恐怕值得业者下一些功夫去了解。 PCB多层板 一般所谓的电子构装，指的是半导体晶片与载板之间的连结关系，这方面的民路板协会有“电子构装载板技术”专书出版，有兴趣者可以参阅。至于电子组装的部分，则是电子构装完成后的元件再次安装在另外一块功能电路板上的工作。这方面的连接，一般称之为OLB(outerleadbond)，指的是元件外引脚的连接部分。这个部分的连结，与电子元件的表面接点密度有直接的关系，当电子产品的功能与整合性越来越高时，而同时又有行动化、轻薄化、多功能化的需求不断推升下，当然会有高密度化的压力。 如果采用高密度电路板设计概念，电子产品可以获得以下好处： 1.高密度电路板结构采用较薄介电质厚度，潜在电感比较低。 2.微孔有低纵横比，讯号传递可靠度比一般通孔高。 3.微孔可以让线路配置弹性提高，使线路设计更简便。 4.相同产品设计，可以降低载板层数，提高密度降低成本。 5.利用微孔互连，可缩短接点距离、减少讯号反射、线路间串音，组件可拥有更好电性及讯号正确性。 6.增加布线密度，以微孔细线提升单位面积内线路容纳量，可以应付高密度接点组件组装需求，有利使用先进构装。 7.高密度电路板微孔技术可让载板设计缩短接地、讯号层间距离，因而改善射频/电磁波/静电释放(RFI/EMI/ESD)干扰。并可增加接地线数目，防止组件因静电聚集造成瞬间放电的损伤。 现代流行的电子产品，不但要有行动化、省电的特质
一、厚铜板的定义 厚铜板是指内层或外层任意一层完成铜厚≥3oz的印制电路板。 二、厚铜板的特性 厚铜板具有承载大电流，减少热应变，和散热性好的特性。 1.厚铜板电路板能承载大电流 在线宽一定的情况下，增加铜厚相当于加大电路截面面积，从而能够承载更大电流，所有其具有承载大电流的特性。 厚铜板的特性 2.厚铜板电路板减少热应变 铜箔具有较小的导电系数(也叫电阻率，1.72*10-8ΩΩ·m)通过大电流情况下温升较小，所以可减少发热量，从而减少热应变。 导电系数就是电阻率。金属“导体”按导电系数导电性依次分为: 银→铜→金→铝→钨→镍→铁。 3.厚铜板电路板散热性好 铜箔具有高的导热性(导热系数401W/mK),在提高散热性能方面可起到重要作用，所以其具有良好的散热性; 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面温差在1°C，在1H内，通过1m2面积传递的热量，单位为W/m·K。 厚铜板的散热性好 三、厚铜板的市场应用 厚铜板应用领域及需求量在近年得到了迅速的扩大，现已成为具有很好市场发展前景的一类“热门”PCB品种。 厚铜板绝大多数为大电流基板(电流x电压=功率)。大电流基板主要应用领域是两大领域：电源模块(功率模块)和汽车电子部件。它的主要终端电子产品领域，有的相同于常规PCB(如携带型电子产品，网络用产品，基站设备等)，也有的有别于常规PCB领域，如汽车，工业控制，电源模块等。 大电流基板与常规PCB在功效上有所差异。常规PCB主要功效是用于构成传递信息的导线。而大电流基板是有大电流通过的，承载功率器件的基板，主要功效是保护电流的承载能力和使电源稳定。这种大电流基板的发展趋势是承载更大的电流，更大的器件发出的热需要散出，因此通过的大电流越来越大，基板所有的铜箔厚度越来越厚。现在制造的大电流基板6oz铜厚都成为了常规化;
