为什么电路板导线会形成阻抗干扰? 因为在印制电路板的抄板制造中，其导线一般都为铜线，而铜这种金属的物理特性决定了其在导电过程中必然存在一定的阻抗，导线中的电感成分会影响电压信号的传输，电阻成分则会影响电流信号的传输，在高频线路中电感量的影响尤为凸出。 在印制电路板上某段导线均可被看作是很规则的矩形铜条，我们以一段长10cm、宽1.5mm,厚度为50μm的导线为例，通过计算可看到其阻抗的大小。导线电阻可通过公式来计算：R=ρL/s(Ω)式中L为导线长度(米)，s为导线截面积(平方毫米)，ρ为电阻率ρ=0.02.通过计算得出该导线电阻值约为0.026Ω。 当一段远离其他导体的导线，其长度远大于宽度时，导线的自感量为0.8μH/m,那么10cm长的导线则具有0.08μH的电感量。然后我们可以由下面的公式求出该抄板导线所呈现出来的感抗：XL=2πfL式中π为常数，f为导线通过信号的频率(Hz)，L为单位长度导线的自感量(H)。这样我们可以分别计算出该导线在低频和高频下的感抗： 当f=10KHz时，XL=6.28×10×103×0.08×10-6≈0.005Ω;当f=30MHz时，XL=6.28×30×106×0.08×10-6≈16Ω通过以上的公式我们可以计算出，其在低频信号传输中导线电阻大于导线感抗，而在高频信号中导线感抗要远远大于导线电阻。

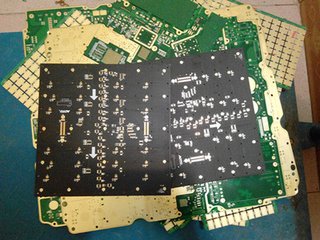

维修电路板的六种常用方法 1.外观检查法 通过观察电路板是否有烧焦的地方，敷铜是否有断裂的地方，闻电路板上是否有异味，是否有焊接不良的地方，接口、金手指是否有发霉发黑的现象等。 2.原理分析法 该方法就是要分析一块电路板的工作原理，有些板比如开关电源对于工程师来说，不需要电路板图纸也能知道其工作原理及细节，对于工程师来说，知道其PCB线路板原理图的东西维修起来异常的简单。 3.对比法 对比法是无图纸维修电路板最常用的方法之一，实践证明有着非常好的效果，通过和好板的状态对比达到查出故障的目的，通过对比两块PCB线路板的各节点的曲线来发现异常。 电路板维修 4.搭电路法 搭电路法即动手制作一个电路，该电路在装上被没的集成电路后可以工作，从而验证被测集成电路质量的方法。该方法判断可以达到100%的准确率，只是被测的集成电路型号繁多，封装复杂，很难将所有的集成电路搭一套电路。 5.状态法 状态法就是检查各元器件正常工作的时状态，如果某元器件工作时的状态与正常状态不符合，则该器件或者其受影响的部件有问题。状态法是所有维修手段中判断最准的一种方法，其操作难度也非一般工程师能掌握的，需要有丰富的理论知识和实践经验。 6.通杀法 将所有的元器件都检测一遍，直至找到有问题的元件，达到修复的目的，如若遇到仪器无法检测的元件，则采用新元件来代替，最终保证板上的所有电子器件均是好的，达到修复的目的。该方法简单有效，但对于过孔不通、敷铜断裂、电位器调整不当等问题是无能为力的。

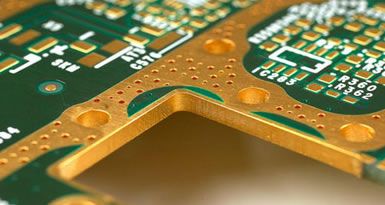

当我们需要定制电路板时，需要考虑的影响有哪些
叠层结构是影响PCB板EMC性能的一个重要因素，也是抑制电磁干扰的一个重要手段。
PCB 加工打样是指将电路板上的电子元件进行布局、布线和钻孔等操作,以便进行组装。进行 PCB 加工打样需要经过以下几个流程: 电路板检测:使用检测工具,如摇表或光学检测仪,检测电路板表面是否平整、边缘是否锋利、是否有污垢等,以便进行后续操作。 电路板钻孔:根据电路板布局设计,使用钻头进行钻孔,以便进行元件的连接。 电路板布局:根据电路板上的元件布局和尺寸,进行布局设计,以便进行布线和钻孔。 电路板布线:根据电路板布局设计,进行布线,以便进行信号传输和电源连接。 电路板钻孔:根据布线结果,进行钻孔,以便进行元件的连接。 电路板表面处理:在 PCB 加工完成后,对表面进行处理,以保证其耐腐蚀、耐磨、美观等特性。
