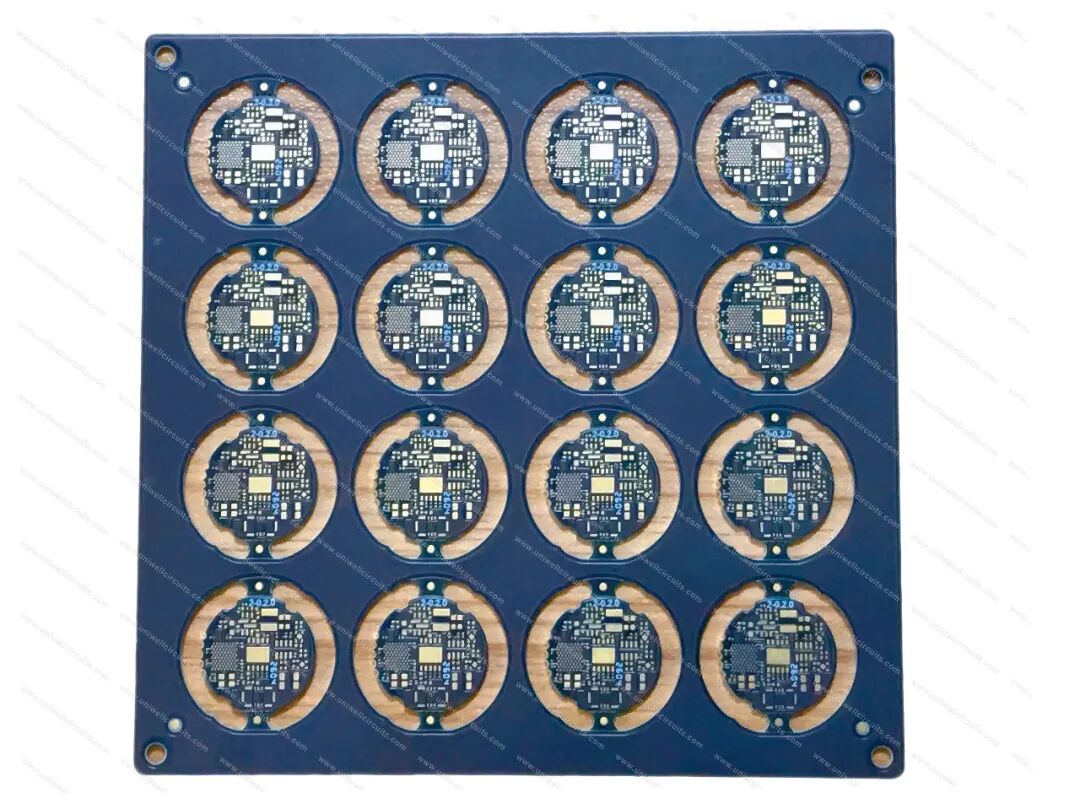

众阳电路机器人HDI 关节电机驱动板

发布时间：2026-05-25 点击数：1098

机器人关节电机驱动板（通常也叫伺服驱动板 / 关节驱动模块 / BLDC/PMSM 伺服驱动器），是机器人关节执行机构的核心控制单元，用于接收上位机（主控板/PLC/运动控制器）指令，精确控制电机的转矩、转速和位置，并反馈关节状态。集成MCU和EtherCat，支持wire bonding工艺优化体积，散热。

工艺参数：

层数：8层HDI（结构2+4+2）

板厚：0.8mm

最小内层空间0.12mm

最小钻孔孔径0.125mm

线宽/线距：0.065mm

电镀填孔及树脂塞孔凹陷≤3µm、半孔

主要特点：

• 高精度位置控制（通常可达 ±0.01°～±0.1°，取决于编码器和减速比）

• 高动态响应（适合频繁加减速、力控）

• 多闭环控制（位置–速度–电流三环）

• 紧凑型设计（适应关节内部有限空间）

• 总线级联（多个关节共用一条 CAN/EtherCAT 总线）

典型应用场景
工业机械臂 / SCARA 机器人	• 控制 6~12 个旋转/摆动关节 • 要求高重复定位精度、长时间稳定工作 • 常用：EtherCAT / CANopen 总线伺服驱动
协作机器人（Cobot）	• 需力矩/电流环控制 + 力感知，实现碰撞检测与人机共融 • 多为一体化关节模组 + 内置驱动板
人形机器人 / 四足机器人（腿关节）	• 髋关节、膝关节、踝关节的高扭矩密度 BLDC 驱动 • 要求轻量、高频响应、能量回收（部分支持再生制动） • 常见：低压（24V/48V）FOC 驱动板 + 绝对值编码器
医疗康复机器人（外骨骼、手术机械臂）	• 小体积、低噪声、精确力控 • 安全认证要求高（过流/堵转保护严格）
教育 / 科研机器人	• 常使用简化版 PWM/串口舵机驱动板或开源 FOC 驱动（如 ODrive、SimpleFOC 类方案） • 用于机械爪、云台、小型关节实验
特种机器人	• 巡检机器人关节云台、排爆机械臂 • 强调宽温、抗震、防水防尘
