HDI板:HDI板的生产工艺是怎样的?

发布时间:2025-12-17 点击数:1299

什么是HDI


HDI板(高密度互连板)是一种采用微盲埋孔技术、实现更高线路密度的印刷电路板,具有“轻、薄、短、小”的特点。其核心优势在于更小的线宽/间距(可达3mil/3mil)、更小的孔径(最小0.1mm)以及更高的层间互连密度,适用于手机、智能手表等高端小型化设备。

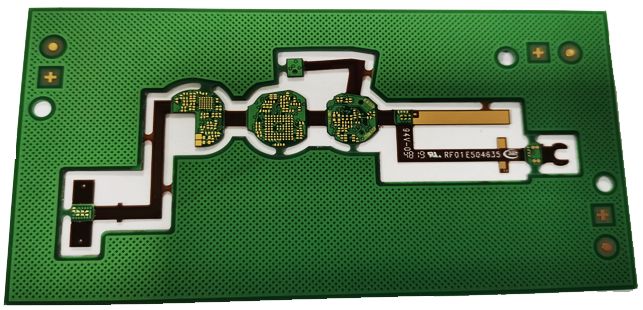

1698308128865b54


HDI板(高密度互连板)的生产工艺以激光钻孔和积层法为核心,实现微孔、细线、薄层化,主要流程如下:


1. 设计阶段

使用专业软件规划线路、埋孔与盲孔位置,确保高密度互联的可行性。


2. 材料准备

选用低介电常数、高耐热性基材(如改性环氧树脂)和纯铜箔,保证信号稳定性。


3. 关键工艺流程
‌内层制作‌:激光钻孔形成微孔(最小0.075mm),蚀刻铜箔形成内层线路。
‌层压与盲孔填充‌:交替堆叠芯板与半固化片,高温高压固化后注入树脂实现层间互连。
‌外层处理‌:激光钻孔导通孔,电镀连接内外层,表面处理(如化镍金)提升焊接性。

‌质量检测‌:通过AOI、X-Ray等确保精度与可靠性。


4. 技术特点
‌激光钻孔‌:避免机械钻孔的断针问题,支持任意层互联。

‌多阶HDI‌:1阶(连接相邻层)至7阶(复杂互连)技术,满足高集成需求。
