高多层PCB（High Layer Count Printed Circuit Board）是指层数超过常规多层板（通常指8层及以上）的印制电路板，其核心特征在于通过增加导电层数量实现更复杂的电路布局和更高的集成度。
定义与核心特征
层数标准
高多层PCB的层数通常超过8层，常见于16层、24层甚至32层以上的设计。例如，服务器主板、高端通信设备等场景中，可能需要24层或更多层数来容纳高速信号线和电源层。
 |
| 30层半导体板 |
结构设计
信号层与电源层分离：通过独立层处理高速信号（如差分对）和电源/地线，减少电磁干扰。
埋入式元件：在中间层嵌入电阻、电容等元件，提升空间利用率。
阶梯形设计：针对不同区域信号需求，采用层数差异化的叠层结构。
材料与工艺
高频材料：如罗杰斯（Rogers）或泰康尼克（Taconic）板材，支持高频信号传输。
精密加工：采用激光钻孔、电镀填孔等技术，确保层间连接的可靠性。
 |

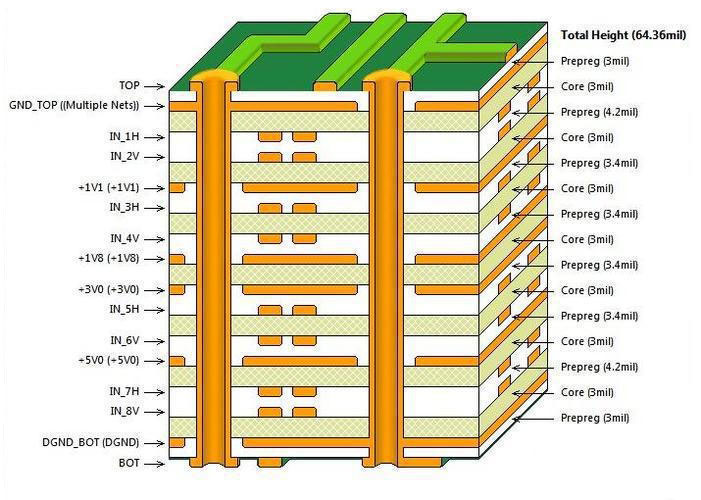

| 30层PCB层叠结构示例图 |
核心优势
高速信号处理
通过专用信号层和阻抗控制，支持10Gbps及以上传输速率，满足5G基站、数据中心等场景需求。
高集成度
多层设计允许更多元件集中布局，例如在智能手机主板中，通过12层板实现处理器、内存、传感器的紧凑集成。
抗干扰能力
独立电源层和地线层可有效隔离噪声，提升信号完整性。例如，在医疗设备中，多层设计能减少电磁干扰对敏感电路的影响。
散热性能
通过金属芯层（如铝基板）或散热孔设计，优化热量分布。例如，LED照明设备中，多层板可延长元件寿命。
典型应用场景
通信设备
5G基站路由器、交换机等设备需处理高频信号，高多层PCB通过阻抗匹配和信号完整性设计，确保稳定传输。
消费电子
智能手机、平板电脑等设备追求轻薄化，多层板通过埋入式元件和阶梯形设计，实现功能与体积的平衡。
工业控制
自动化设备中，多层板可集成复杂逻辑电路，同时抵御严苛环境（如高温、振动）。
航空航天
卫星、飞行器控制系统需轻量化与高可靠性，多层板通过冗余设计和抗辐射材料，满足极端条件需求。
发展趋势
更高层数：随着芯片集成度提升，32层及以上PCB将更普及。
柔性多层板：结合柔性基材，支持可穿戴设备等三维布局需求。
环保材料：无卤素、可降解板材的应用，符合可持续发展趋势。
