高频PCB厂家：高频PCB设计中PCB堆叠设计问题及解决方案

发布时间：2025-09-19 点击数：998

在高频PCB设计中，PCB堆叠设计是一个关键环节，它直接影响信号完整性、电源完整性、电磁兼容性（EMC）和热管理。以下是一些常见的高频PCB堆叠设计问题及其解决方案：

1. 阻抗控制问题：

高频信号对阻抗匹配要求严格，阻抗不连续会导致信号反射和损耗。

解决方案：精确控制PCB材料的厚度和介电常数，使用阻抗控制层（如微带线和带状线）来确保阻抗连续性。

2. 信号完整性（SI）问题：

高速信号在传输过程中可能会受到衰减、反射、串扰等影响。

解决方案：优化信号层和参考平面的布局，使用高速信号层彼此靠近放置以最小化环路面积，增加信号层之间的距离以减少串扰。

3. 电磁兼容性（EMC）问题：

高频电路容易产生EMI，影响其他设备的正常工作。

解决方案：使用接地层隔离信号层，合理布局电源和地线以形成良好的回流路径，减少电磁辐射。

4. 热管理问题：

高频电路的功率密度高，散热成为设计中的一个挑战。

解决方案：在堆叠设计中考虑热扩散路径，使用热导材料，以及设计有效的散热结构。

5. 层间信号传输问题：

在多层PCB中，层间信号传输可能会受到过孔和层间介质的影响。

解决方案：使用盲孔和埋孔技术减少层间传输的阻抗不连续，选择合适的层间介质材料以降低信号传输损耗。

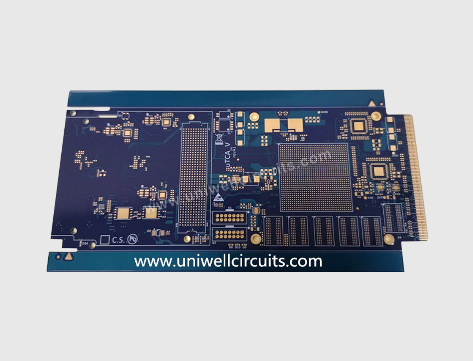

20 Layers Multilayer Rogers PCB

6. 材料选择问题：

传统的FR4材料在高频下可能不是最佳选择，因为它的介电损耗较高。

解决方案：选择低介电损耗和高耐热性材料，如Rogers 4350B、、Taconic、Isola、F4B等。

7. 对称性和非对称性堆叠问题：

非对称堆叠可能导致信号传输不均匀，影响性能。

解决方案：尽可能采用对称堆叠设计，以保持信号传输线的畅通并减少辐射。

8. 布线和布局问题：

高频信号布线需要特别注意，以避免不必要的信号损失和干扰。

解决方案：使用正交路由和微带线/带状线布线技术，保持信号迹线短且一致，以减少信号损失。
