你是不是还在为PCB打样之前，担心下单后出现SMT后白油变色类似的问题呢？今天众阳电路专门针对SMT后白油变色来讲解是如何解决客户这个疑问痛点的，因为这些问题在我司工程设计或生产工艺上早已得到预防。

众阳电路至2007年成立已有18年的pcb制造经验，对于自身及行业中诸多品质问题已经形成非常完善的设计方法及品质管控系统。

所以，对于我司的管控措施，客户在完成下单并交付PCB后，给我们反馈不仅PCB品质满足要求，终于明白这些问题产生的原因，解决了多年的困扰与疑惑。

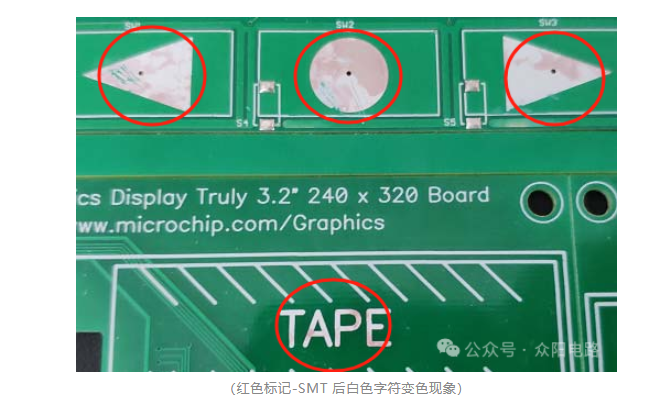

某新客户反馈其经常遇到SMT后白色文字符号变色（变红、变紫），虽然不影响PCBA功能，大多时候虽然让步接受，但是极大的影响了PCBA的美观。

2. 根本原因

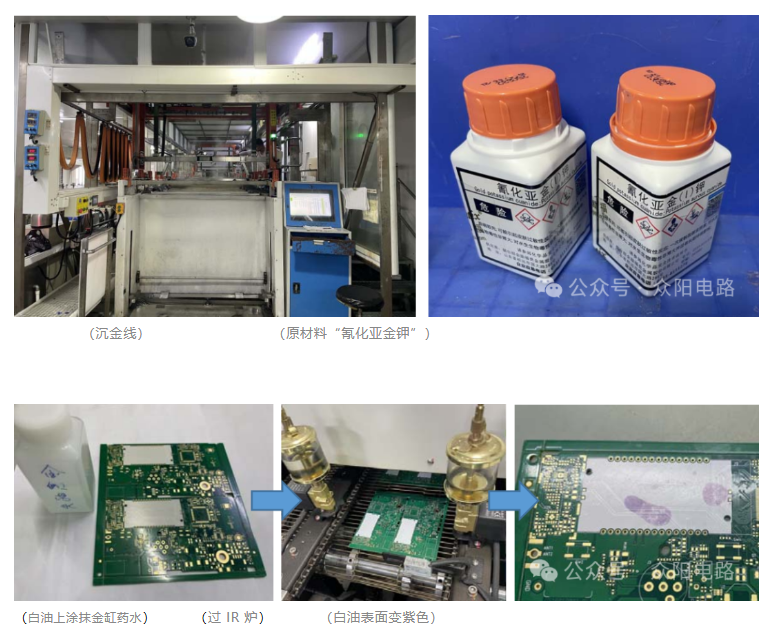

SMT 后白字变色的PCB均为沉金工艺，这是因为沉金药水含氰化亚金钾 KAu(CN)₂，当其残留在PCB板字符表面，在SMT的高温环境下，氰化物会发生分解并与字符油墨产生化学反应，导致字符表面变色，氰化物残留越多则变色越明显。

3. 众阳电路解决方案

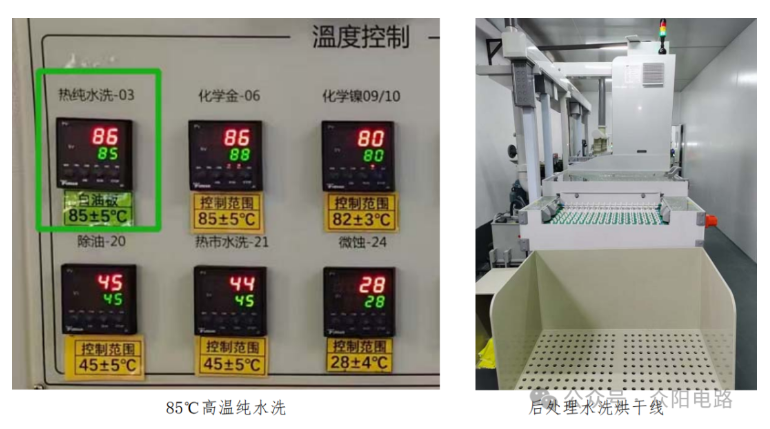

众阳电路在2016年就已通过设备升级、优化白油材料、调整沉金水洗参数彻底解决了该问题，这三项措施每一项均能改善白色字符炉后变色，三项措施等于三重保障，至今近10年该问题没有发生过。

1、喷墨机制作白色字符——表面光滑不易吸附氰化物

我司自2016年起就已经引进喷墨机制作白色字符，与传统丝网印刷不同，喷墨机除了精度更高、更便捷以外，制作的字符表面更加光滑，不易吸附沉金的氰化物。

1、喷墨机制作白色字符——表面光滑不易吸附氰化物

我司自2016年起就已经引进喷墨机制作白色字符，与传统丝网印刷不同，喷墨机除了精度更高、更便捷以外，制作的字符表面更加光滑，不易吸附沉金的氰化物。

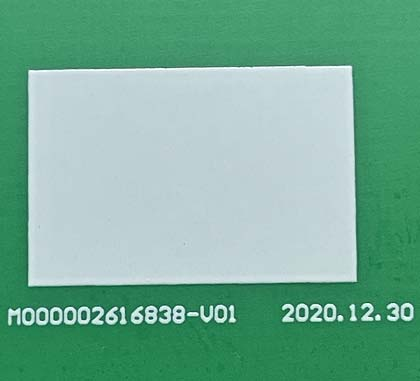

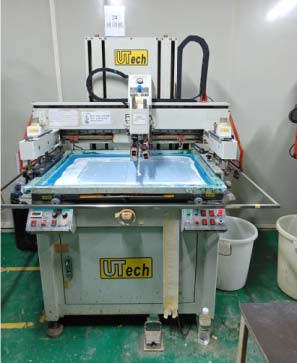

字符喷墨机	传统字符丝印机

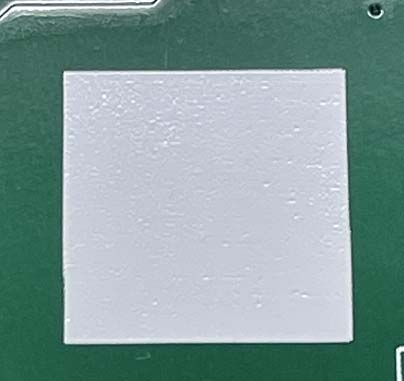

字符表面光滑	字符表面粗糙

类型	丝印后图示	本厂沉金	外协沉金	沉金后 不水洗	过炉后图示
众阳电路 白油板		炉后 不变色	炉后 不变色	炉后 不变色
其它品牌 白油板		炉后 变色	炉后 变色	炉后 变色
