PCB多层线路板定制打样:定义、优势及应用

发布时间:2025-07-09 点击数:886

PCB多层线路板是不可或缺的核心组成部分。它通过高密度、多层次的电路设计,实现了电子产品的小型化、高性能和高效性。


基本概念与定义

多层印制板(Multilayer Printed Board,MLB)是由三层或以上导电图形与绝缘材料交替粘接并层压而成的印制板。这种结构不仅提供了导通各层线路的功能,还实现了层间的电气绝缘。常见的多层板结构包括信号层、内部电源层(保持内电层)、接地层等,这些层次的合理布局,有利于提升电路的信号完整性和电磁兼容性。

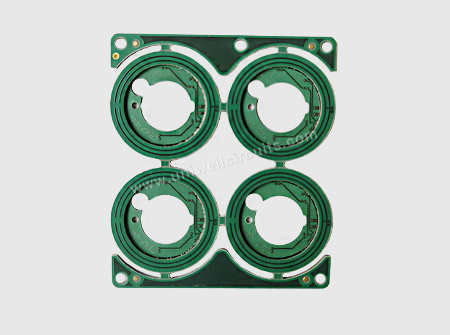

5G Antenna Circuits Board


多层PCB的优势

空间利用率高是多层PCB的一个显著优点。在有限的物理空间内,能够布置更多的电子元件和更复杂的电路,尤其适用于小型化、高密度的电子产品。同时,多层PCB通过精心设计的布线和加入接地/电源层,有效减少了信号干扰和串扰,提高了信号传输的质量。此外,其散热性能良好,通过专门的散热层或路径管理电路板上的热量分布,保障了电子元件的稳定运行。


应用领域

由于其设计灵活性和优越的电气性能,多层PCB广泛应用于多个高端领域。例如,5G通信、高性能计算、汽车电子等对高频高速传输有严格要求的领域。在这些应用中,需要更多走线层来实现复杂电路的布局,同时还要考虑信号完整性和电磁兼容问题。




设计要点

多层PCB设计的关键在于如何优化内电层的布线和层间连接。首先,确定板外形、尺寸、层数,尽量采用简单的长宽比不太悬殊的长方形,利于装配和提高生产效率。其次,元器件的摆放要迎合电路走向,避免疏密不均、杂乱无章的排列,影响美观及维修工作。在导线布层方面,外层多布线有利于维修,大面积铜箔均匀分布有助于减少板翘曲。钻孔大小与焊盘要求精确计算,以保证装配和焊接质量。


制造工艺

高多层PCB的制造涉及复杂的工艺流程,从提交制造信息到材料准备、内层层压、钻孔、镀铜等约200个步骤。
