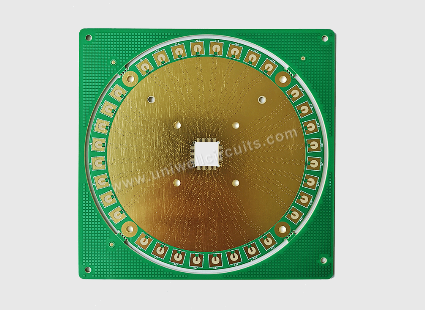

PCB多层电路板制作是一个涉及多个步骤的精细过，从预设计到最终测试，每一步都至关重要，确保了电路板的性能和可靠性。

PCB多层电路板的实际制作通常包括材料选择、层压、钻孔、电镀、蚀刻等一系列步骤。高质量的基材和精确的加工技术是保证电路板可靠性的基础。例如，使用高频材料可以提升信号传输速度，而精确的层压工艺则确保了各层之间的对准精度，避免了内部层的错位问题。

在制作过程中，电镀和蚀刻是形成导电路径的关键步骤。通过严格控制化学反应的条件，如温度、浓度和时间，可以确保铜层的均匀沉积和精确蚀刻，从而形成清晰、无缺陷的电路图案。这些细节的处理不仅影响着电路板的外观，更直接关系到其电气性能。

PCB多层电路板在出厂前要经过严格的测试，包括飞针测试和自动光学检测（AOI）。这些测试确保了每一块电路板都符合设计规范，没有短路或断路等缺陷。

随着电子产品向高性能、小型化发展，PCB多层电路板的制作技术也在不断进步，以满足日益复杂的设计需求。
