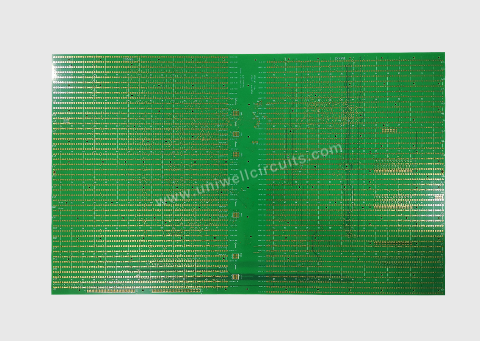

多层电路板PCB打样的过程涉及多个关键步骤。初步设计完成后，需要通过精确的打样来验证设计的可行性。此阶段，采用高精度设备和技术是保证打样质量的前提。例如，利用自动化的钻孔机和镀层线，可以确保每一层电路的准确对齐和连接。

在多层电路板PCB打样中，材料的选择也至关重要。高质量的基材不仅能提升电路板的性能，还能在后续的加工过程中减少错误率。例如，使用具有优良热稳定性和电气特性的材料，可以有效避免在高温或高电流条件下的板层分离或烧毁问题。

随着层数的增加，内部层的对齐、层间连接的可靠性以及整体的结构稳定性都成为必须严格控制的因素，采用先进的层压技术和精确的内部层成像技术，可以大幅度提升多层板的生产效率和合格。

在多层电路板PCB打样服务的最后阶段，严格的测试和质量控制是必不可少的；这包括但不限于电性能测试、连通性测试以及物理和化学稳定性评估。只有通过这些综合测试，才能确保每一块多层电路板都能满足高标准的性能需求。
