高频电路板加工:现代电子技术的精密制作

发布时间:2025-05-12 点击数:449

在科技飞速发展的时代,高频电路板作为电子设备的核心部件,本文将系统介绍高频电路板加工的关键环节、技术要点及未来发展方向。



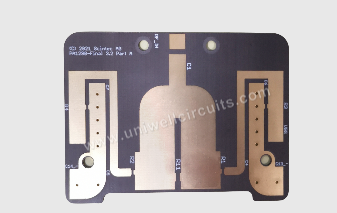

一、材料选择:性能的基石
常见材料及特性

FR4:机械强度高、成本低,但介电常数较高,高频信号损耗大,适用于普通消费电子产品。




PTFE(聚四氟乙烯):介电常数和损耗因子极低,适合卫星通信、雷达等高频应用,但价格昂贵且加工难度大。
陶瓷基板:散热性能优异,介电常数低,适用于功率放大器和高速信号传输,但易脆裂。
选择原则

需根据信号频率、损耗要求、散热需求及成本综合权衡,确保信号完整性、稳定性和可靠性。




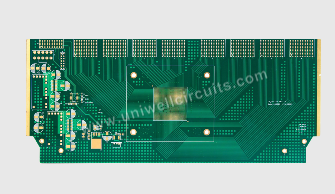

二、图形设计与制作:精度的艺术
设计要点
电路布局:减少过孔,避免信号反射;采用分层设计(分离电源层与接地层)以降低电磁干扰(EMI)。
阻抗控制:通过线宽、间距和介质厚度设计实现精准匹配,减少信号反射。

电源与接地:大面积接地层和多点接地设计,提升稳定性。


制作工艺
光绘与蚀刻:将电路图形转移至基板,化学蚀刻形成精密线路。
多层压合:严格控制温度、压力,确保层间无气泡或分层。

钻孔与电镀:高精度钻孔后电镀孔壁,保障电气连接可靠性。


三、组装与焊接:细节决定成败
焊盘设计:优化尺寸与形状,平衡散热与信号传输需求。
焊接工艺:精准控温,按器件大小顺序焊接,减少应力影响。

防静电措施:操作人员佩戴防静电器具,避免敏感元件损伤。


四、测试与验证:品质的终极保障
测试设备:高频信号发生器、网络分析仪等模拟实际工作环境。
测试内容:信号完整性、热稳定性、电磁兼容性(EMC)等。

重要性:通过严格测试发现潜在问题(如信号反射、干扰),确保产品可靠性。


五、我们解决方案
工艺优化:引入了自动化生产线(如激光切割)提升效率。

材料创新:纳米材料、复合材料应用潜力。


综上所述,高频电路板加工是集材料科学、精密工程与电子技术于一体的复杂过程。随着5G、物联网等技术的普及,对高频电路板的需求将持续增长,推动加工技术向更高效、更精密的方向发展。
