多层盲埋、盲孔结构的印制电路板，一般都采用“分板”生产方式来完成，这就意味着要经过多次压板、钻孔、孔化电镀等才能完成，因而精密定位是非常重要的。

　　印制电路高精密度化是指采用细密线宽/间距、微小孔、狭窄环宽(或无环宽)和埋、盲孔等技术达到高密度化。而高精度是指“细、小、窄、薄”的结果必然带来精度高的要求，以线宽为例：O.20mm线宽，按规定生产出O.16-0.24mm为合格，其误差为(O.20土0.04)mm;而O.10mm的线宽，同理其误差为(0.10±O.02)mm，显然后者精度提高1倍，依此类推是不难理解的，因此高精度要求不再单独论述。

　　埋、盲、通孔(多层盲埋线路板)结合技术也是提高印制电路高密度化的一个重要途径。一般埋、盲孔都是微小孔，除了提高线路板板面上的布线数量以外，埋、盲孔都是采用“最近”内层间互连，大大减少通孔形成的数量，隔离盘设置也会大大减少，从而增加了板内有效布线和层间互连的数量，提高了互连高密度化。

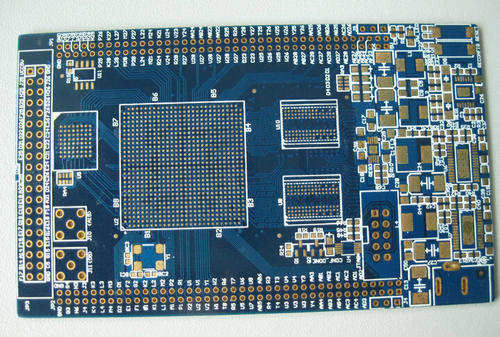

　　盲埋孔线路板

　　盲埋孔多层电路板制造之层间重合度问题

　　通过采用普通多层线路板生产之销钉前定位系统，将各层单片之图形制作统一到一个定位系统中，为实现制造之成功创造了条件。对于像此次采用之超厚单片，如板厚达到2毫米，可通过于定位孔位置铣去一定厚度层的方法，同样将其归到了前定位系统之冲制四槽定位孔设备的加工能力之中。
