1.关于PCB线路板，就是所谓印制电路板(印制线路板)，通常都会被称之为硬板。是电子元器件当中的支撑体，是很重要的电子部件。PCB线路板一般用FR4玻纤板做基材，也叫硬板，是不能弯折、挠曲的。PCB线路板一般应用在一些不需要弯折请要有比较硬强度的地方，如电脑主板、手机主板等。 2.而FPC，其实属于PCB线路板的一种，但是与传统的印制电路板又有很大的出入。将其称之为软板，全称为挠曲性电路板。FPC一般用PI做基材，是柔性材料，可以任意进行弯折、挠曲。FPC一般营运在需要重复挠曲及一些小部件的链接，但是现在却不仅仅如此，目前智能手机正在想可弯曲防止，这就需要用到FPC这一关键技术。 3.其实FPC不仅是可以挠曲的电路板，同时它也是连成立体线路结构的重要设计方式，这种结构搭配其他电子产品设计，可以构建出各式各样不同的应用，因此，从这点来看，FPC与PCB线路板是非常不同的。 4.对于PCB线路板而言，除非以灌膜胶的方式将线路做出立体的形式，否则电路板在一般状况下都是平面式的。因此要充分利用立体空间，FPC就是一个良好的解决方案。以硬板而言，目前常见的空间延伸方案就是利用插槽加上介面卡，但是FPC只要以转接设计就可以做出类似结构，且在方向性设计也较有弹性。利用一片连接FPC，可以将两片硬板连接成一组平行线路系统，也可以转折成任何角度来适应不同产品外形设计。 5.FPC当然可以采用端子连接方式进行线路连接，但也可以采用软硬板避开这些连接机构，一片单一FPC可以利用布局方式配置很多的硬板并将之连接。这种做法少了连接器及端子干扰，可以提升信号品质及产品信赖度。

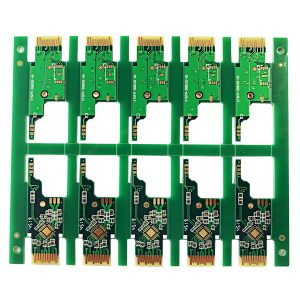

双面电路板是中间一层介质，两面都是走线层。pcb多层线路板就是多层走线层，每两层之间是介质层，介质层可以做的很薄。多层电路板至少有三层导电层，其中两层在外表面，而剩下的一层被合成在绝缘板内。它们之间的电气连接通常是通过电路板横断面上的镀通孔实现的。 装配密度高、体积小、质量轻由于装配密度高，各组件(包括元器件)间的连线减少，因此提高了可靠性;可以增加布线层数，从而加大了设计灵活性;能构成具有一定阻抗的电路;可形成高速传输电路;可设置电路、磁路屏蔽层，还可设置金属芯散热层以满足屏蔽、散热等特种功能需要;安装简单，可靠性高。 造价高;周期长;需要高可靠性的检测手段。多层电路板是电子技术向高速度、多功能、大容量、小体积方向发展的产物。随着电子技术的不断发展，尤其是大规模和超大规模集成电路的广泛深入应用，多层印制电路正迅速向高密度、高精度、高层数化方向发展t出现了微细线条、小孔径贯穿、盲孔埋孔、高板厚孔径比等技术以满足市场的需要。 ①去除表面的油污，杂质等污染物; ②经氧化的表面在高温下不受湿气的影响，减少铜箔与树脂分层的几率。 ③使非极性的铜表面变成带极性CuO和Cu2O的表面，增加铜箔与树脂间的极性键结合; ④增大铜箔的比表面，从而增大与树脂接触面积，有利于树脂充分扩散，形成较大的结合力; ⑤内层线路做好的板子必须要经过黑化或棕化后才能进行层压。它是对内层板子的线路铜表面进行氧化处理。一般生成的Cu2O为红色、CuO为黑色，所以氧化层中Cu2O为主称为棕化、CuO为主的称为黑化。 1、层压是借助于B-阶半固化片把各层线路粘结成整体的过程。这种粘结是通过界面上大分子之间的相互扩散，渗透，进而产生相互交织而实现。阶半固化片把各层线路粘结成整体的过程。这种粘结是通过界面上大分子之间的相互扩散，渗透，进而产生相互交织而实现。 2、目的：将离散的PCB多层板与黏结片一起压制成所需要的层数和厚度的PCB多层板。 PCB多层板 ①层压过程将叠好的电路板送入真空热压机。利用机械所提供的热能，将树脂片内的树脂熔融，借以粘合基板并填充空隙。 ②层压对于设计人员来说，层压首先需要考虑的是对称性。因为板子在层压的过程中会受到压力和温度的影响，在层压完成后板子内还会有应力存在。因此如果层压的板子两面不均匀，那两面的应力就不一样，造成板子向一面弯曲，大大影响PCB的
双面电路板是中间一层介质，两面都是走线层。pcb多层线路板就是多层走线层，每两层之间是介质层，介质层可以做的很薄。多层电路板至少有三层导电层，其中两层在外表面，而剩下的一层被合成在绝缘板内。它们之间的电气连接通常是通过电路板横断面上的镀通孔实现的。 装配密度高、体积小、质量轻由于装配密度高，各组件(包括元器件)间的连线减少，因此提高了可靠性;可以增加布线层数，从而加大了设计灵活性;能构成具有一定阻抗的电路;可形成高速传输电路;可设置电路、磁路屏蔽层，还可设置金属芯散热层以满足屏蔽、散热等特种功能需要;安装简单，可靠性高。 造价高;周期长;需要高可靠性的检测手段。多层电路板是电子技术向高速度、多功能、大容量、小体积方向发展的产物。随着电子技术的不断发展，尤其是大规模和超大规模集成电路的广泛深入应用，多层印制电路正迅速向高密度、高精度、高层数化方向发展t出现了微细线条、小孔径贯穿、盲孔埋孔、高板厚孔径比等技术以满足市场的需要。 ①去除表面的油污，杂质等污染物; ②经氧化的表面在高温下不受湿气的影响，减少铜箔与树脂分层的几率。 ③使非极性的铜表面变成带极性CuO和Cu2O的表面，增加铜箔与树脂间的极性键结合; ④增大铜箔的比表面，从而增大与树脂接触面积，有利于树脂充分扩散，形成较大的结合力; ⑤内层线路做好的板子必须要经过黑化或棕化后才能进行层压。它是对内层板子的线路铜表面进行氧化处理。一般生成的Cu2O为红色、CuO为黑色，所以氧化层中Cu2O为主称为棕化、CuO为主的称为黑化。 1、层压是借助于B-阶半固化片把各层线路粘结成整体的过程。这种粘结是通过界面上大分子之间的相互扩散，渗透，进而产生相互交织而实现。阶半固化片把各层线路粘结成整体的过程。这种粘结是通过界面上大分子之间的相互扩散，渗透，进而产生相互交织而实现。 2、目的：将离散的PCB多层板与黏结片一起压制成所需要的层数和厚度的PCB多层板。 PCB多层板 ①层压过程将叠好的电路板送入真空热压机。利用机械所提供的热能，将树脂片内的树脂熔融，借以粘合基板并填充空隙。 ②层压对于设计人员来说，层压首先需要考虑的是对称性。因为板子在层压的过程中会受到压力和温度的影响，在层压完成后板子内还会有应力存在。因此如果层压的板子两面不均匀，那两面的应力就不一样，造成板子向一面弯曲，大大影响PCB的
高精密多层板打样的难点主要包括材料选择、层间对准、内、盲、阻抗表面面。解决这些难点需要使用先进的制造技，并且需要严格的质制。
电路板行业的标准繁多，而常用的印制电路板标准你又知道多少呢?下面有35种线路板厂家的行业标准汇总，以下供参考： 1、IPC/EIA/JEDECJ-STD-003A：印制电路板的焊接性测试。 2、IPC-M-103：表面贴装装配手册标准。该部分包括有关表面贴装的所有21个IPC文件。 3、IPC-M-I04：印制电路板组装手册标准。包含有关印制电路板组装的10个应用最广泛的文件。 4、IPC-DRM-53：电子组装桌面参考手册简介。用来说明通孔安装和表面贴装装配技术的图示和照片。 5、IPC-6018A：微波成品印制电路板的检验和测试。包括高频(微波)印制电路板的性能和资格需求。 6、IPC-3406：导电表面涂敷粘结剂指南。在电子制造中为作为焊锡备选的导电粘结剂的选择提供指导。 7、IPC-Ca-821：导热粘结剂的通用需求。包括对将元器件粘接到合适位置的导热电介质的需求和测试方法。 8、IPC-CC-830B：印制电路板组装中电子绝缘化合物的性能和鉴定。护形涂层符合质量及资格的一个工业标准。 9、IPC-TR-460A：印制电路板波峰焊接故障排除清单。为可能由波峰焊接引起的故障而推荐的一个修正措施清单。 印制电路板/线路板 10、IPC-D-317A：采用高速技术电子封装设计导则。为高速电路的设计提供指导，包括机械和电气方面的考虑以及性能测试。 11、IPC-M-I08：清洗指导手册。包括最新版本的IPC清洗指导，在制造工程师决定产品的清洗过程和故障排除时为他们提供帮助。 12、IPC-6010：印制电路板质量标准和性能规范系列手册。包括美国印制电路板协会为所有印制电路板制定的质量标准和性能规范标准。 13、IPC-D-279：可靠表面贴装技术印制电路板组装设计指南。表面贴装技术和混合技术的印制电路板的可靠性制造过程指南，包括设计思想。 14、IPC-PE-740A：印制电路板制造和组装中的故障排除。包括印制电路产品在设计、制造、装配和测试过程中出现问题的案例记录和校正活动。 15、IPC-7530：批量焊接过程(回流焊接和波峰焊接)温度曲线指南。在温度曲线获取中采用各种测试手段、技术和方法，为建立最佳图形提供指导。 16、IPC-SA-61A：焊接后半水成清洗手册。包括半水成清洗的各个方面，包括化学的、生产的残留物、设备
