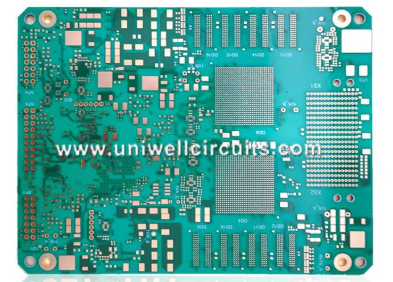

任意层互连（Any Layer HDI）PCB是高端高密度互连技术的核心形态，可实现PCB任意两层间的直接电气导通，无需依赖传统通孔或固定层级盲孔转接，是当前突破高密度布线、高频高速信号传输瓶颈的关键方案。

‌立体布线网络‌：通过多次积层工艺叠加绝缘层与导电层，构建三维互连通道，相同板面积下可承载的线路密度是普通HDI板的2倍以上。

‌激光直接成像线路‌：实现最小35/35μm线宽线距成型，线路边缘光滑无缺口，尺寸公差稳定，适配0.3mm及以下间距BGA、CSP等高端芯片的高密度布线需求。

‌串扰与噪声抑制‌：采用独立信号层与密集接地层隔离设计，大幅缩短信号回流路径，层间与线间串扰降低40%以上；多层连续电源/接地平面构建低阻抗供电网络，压降与电源噪声显著减少。

‌工艺验证板前置‌：量产前必须制作包含最密集微孔阵列、最小线宽线距、阻抗测试条的专用验证Coupon，确认工艺窗口稳定后再批量生产，避免良率损失。
