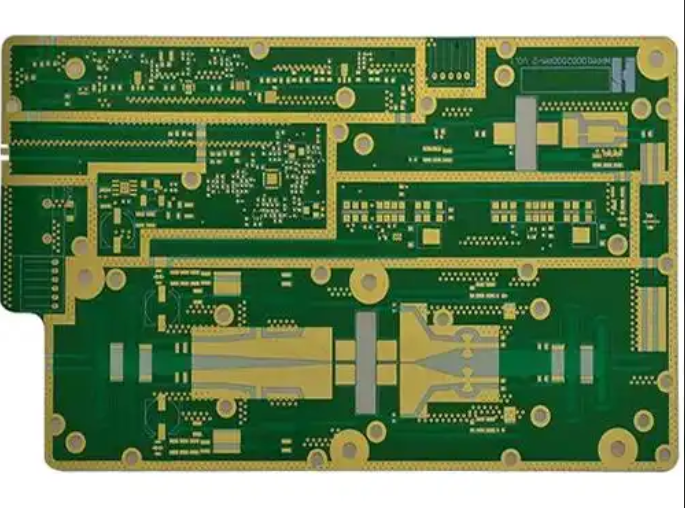

一句话总结：罗杰斯高频板 Dk / Df 解读
Dk 决定信号"走得快不快、阻抗准不准"，Df 决定信号"衰减得狠不狠、能走多远"。 前者是大动脉的路况，后者是油耗——两个参数一起，划定了这条高频链路能跑到什么频率、能拉多长。
一、Dk（介电常数 εr）：管"速度和阻抗"
物理含义：材料在电场中储存电能的能力，是相对真空（=1）的比值，无量纲。工程上写作 Dk 或 εr。
它直接进入三个工程公式（这是"解读"的关键，参数只有换算成电路指标才有意义）：
传播速度：Vp = c / √Dk —— Dk 越低，信号跑得越快
传输延迟：tpd ≈ 84.7 × √Dk（ps/inch） —— Dk 从 3.48 变到 3.60，延迟就漂了约 0.3%
特征阻抗：同等线宽/介质厚度下，Z0 ∝ 1/√Dk —— Dk 偏 0.1，50Ω 就可能偏出 2.5Ω 以上，直接触发反射
二、读数据手册最容易踩的 5 个坑
这是"解读"二字最实用的部分——同一个 Dk/Df，标称条件不同，数字可以差很远：
测试频率不匹配：FR-4 的 Dk 常标 1MHz 的值，高频板必须看 10GHz 附近的数据。Dk 随频率是下降的，用低频值做高频仿真必然偏。
测试方法不统一：行业通用 IPC-TM-650 的带状线谐振法 / SPDR，跨手册对比前先确认条件一致，非标测试数据不可直接横比。
公差被虚标：看 Dk 时一定带上看 ±值。±0.02 和 ±0.2 是完全两种阻抗控制能力。
各向异性被忽略：手册可能只给一个 Dk，但 Z 轴与 XY 平面实际不同。微带线、带状线、谐振结构对方向敏感，仿真要用对。
湿度和铜箔被漏掉：板材吸水后 Dk 上升、Df 恶化（PTFE 吸水率＜0.02%，几乎不受影响）；另外 10GHz 下铜箔粗糙度带来的导体损耗可能超过介质损耗，须配 HVLP/RTF 低轮廓铜箔。
三、三步落地解读法
先定频率：＜6GHz，RO4000 系列足够；6~30GHz，选 RO3000/PTFE 中档；≥30GHz，直接上 RT/duroid 5880、RO3003。
再算损耗预算：用 αd ≈ 2.3·f·Df·√Dk 估介质损耗，加上导体损耗，看总插损能否满足链路裕量，而不是只盯着 Df 数值。
最后核对稳定性：要厂商提供工作频率下、全温范围、逐批次的 Dk/Df 报告，并确认仿真里用的是哪个方向的 Dk、哪个频率点。
