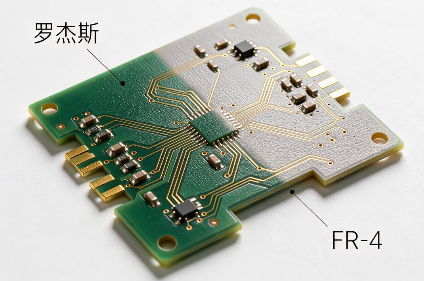

在5G基站、77GHz毫米波雷达、卫星通信等高频应用中，Rogers+FR-4混压已成为兼顾射频性能与成本控制的行业标准方案——通过仅在高频信号层使用Rogers、其余层用FR-4，物料成本可降低30%-70%。但混压绝非简单的材料堆叠，两种材料物性差异带来的工艺挑战，使其成为衡量高频PCB厂家技术实力的"试金石"。

一、混压工艺到底难在哪里？四大核心技术瓶颈

1.1 CTE失配——分层与翘曲的根源

‌热膨胀系数（CTE）差异是混压工艺最根本的矛盾‌，直接决定了混压板的可靠性上限：

‌CTE失配引发的连锁失效：‌

• ‌层间分层‌：回流焊峰值温度245~260°C时，两种材料Z轴膨胀量差异可达数十微米，界面剪切应力可达2-3MPa，若结合强度不足直接分层

• ‌孔铜开裂‌：热循环中反复拉伸-压缩应力集中于孔壁，20~25μm厚的孔铜易在中部出现微裂纹导致开路

• ‌翘曲变形‌：非对称叠层翘曲可达1.2~2.5 mm/m，0.1mm厚FR-4与PTFE混压时翘曲可达1.9cm以上，远超IPC-6012标准0.75%的要求

• ‌阻抗阶跃‌：信号线跨介质时产生+7Ω瞬态尖峰，引发信号反射

实测数据：未经优化的混压板在-40°C~85°C热循环后，分层率可达12%，信号稳定性骤降25%。

1.2 Tg差异带来的压合温度两难困境

• FR-4最佳压合温度：170~185°C，需充分交联固化

• Rogers RO4000系列Tg约280°C，温度兼容性尚可，但PTFE类材料高温下易产生微变形

• ‌两难困境‌：温度过高导致Rogers变形、流胶失控；温度过低则FR-4半固化片固化不充分，层间黏结力不足

1.3 介电常数失配——阻抗突变问题

• Rogers RO4350B：Dk≈3.48，Df≈0.0037@10GHz

• 标准FR-4：Dk≈4.2~4.8，Df≈0.018~0.025@10GHz

同一线宽下，信号从Rogers跨入FR-4区域时阻抗偏移可达数欧姆，高频信号线跨层换层会产生严重的信号反射和插入损耗恶化。

1.4 PTFE材料表面能极低——结合力先天不足

PTFE类Rogers材料表面能仅18~20 mN/m（FR-4约40~50 mN/m），天然疏水性和化学惰性导致：

• 与铜箔、半固化片黏结性极差

• 未活化处理时界面剥离强度远低于FR-4层间

• 热冲击下极易分层开裂、孔铜脱落

二、Rogers+FR-4怎么才能压得好？全流程工艺解决方案

2.1 第一步：材料选型——从源头缩小CTE差距

‌优选"可混压型"Rogers材料：‌

• ‌首选RO4000系列‌：RO4350B、RO4003C、RO4835专门设计为可与FR-4混压，X/Y轴CTE 10~14 ppm/°C与FR-4的12~16 ppm/°C接近

• ‌陶瓷填充最优解‌：RO4835的Z轴CTE=28 ppm/°C，与高Tg FR-4（25 ppm/°C）差距缩至10%以内，热应力失配风险最低

• ‌PTFE材料慎用‌：若必须使用RT/duroid 5880等PTFE基材，需在其两侧配置RO4350B作为过渡层，形成CTE缓变梯度

‌FR-4必须升级为高Tg材料：‌

• 选用Tg≥170°C的低CTE FR-4，Z轴CTE可优化至25~30 ppm/°C

• 禁止使用普通Tg=130~140°C FR-4进行混压，热循环可靠性无法保证

2.2 第二步：叠层设计——对称是铁律

‌强制执行100%镜像对称叠层，这是控制翘曲最有效的手段：‌

• 以PCB中心层为对称轴，上下两侧介质层的‌材料类型、厚度、铜厚、PP型号‌必须完全对称

• 高频层必须成对对称布置，严禁单侧只放一层高频基材

• 典型6层混压结构示例：

  textL1：RO4350B (高频信号层)L2：PP (RO4450F)L3：高Tg FR-4 (地层)L4：高Tg FR-4 (电源层)L5：高Tg FR-4 (地层)L6：PP (RO4450F)L7：RO4350B (高频信号层) ← 与L1镜像对称

• 典型10层结构：L1(RO4350B)/L2(PP)/L3-L8(FR-4)/L9(PP)/L10(RO4350B)

‌实测效果‌：对称叠层可将热循环后翘曲度从1.2%降至0.5%以内。
