高频PCB Layout实战指南:10个黄金法则彻底降低信号干扰

发布时间:2026-09-14 点击数:1229

杜绝信号反射与振铃畸变。

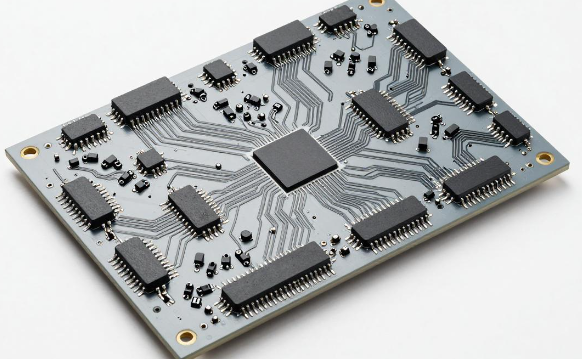

‌高速走线形态规范‌

高频信号路径短直,禁止90°直角弯折,改用135°角或圆弧过渡;单条走线过孔数量≤2个,减少寄生电感;差分对两条线长度差≤0.3mm,保证相位同步,最大化共模噪声抑制能力。




‌混合信号分区不分割地平面‌

取消传统模拟/数字地分割设计,保持完整地平面,仅在ADC/DAC等混合信号器件周边设置5mm宽的数字信号静默区,实测可将系统噪声基底降低15dB,采样精度从10位提升至12位。


‌分布式接地过孔阵列设计‌

按最高频率对应波长的1/10间距布设接地过孔,10GHz信号过孔网格间距≤1.5mm;BGA封装下方每2个信号过孔配套1个接地过孔,可使1GHz频段地阻抗降低60%,地弹噪声从120mV降至35mV。


‌去耦电容分级就近布局‌

每个IC电源引脚旁紧贴放置0.1μF高频陶瓷电容,电源区域入口处配置10μF以上大容量储能电容;电容焊盘过孔直接连接到地平面,形成最小电流环路,彻底切断电源网络的高频噪声传播路径。
