1. 基材选择逻辑完全不同

常规电路板绝大多数采用FR-4环氧玻璃布基板，这是电子行业应用最广泛的通用板材，依靠环氧树脂作为粘结剂，成本低、加工兼容性强，完全适配绝大多数低频数字电路、普通模拟电路的使用需求。但它的介电常数（Dk）稳定性差，随温度、频率波动幅度大，介质损耗因子（Df）偏高，在100MHz以上的高频场景中信号能量会快速衰减，根本无法满足射频信号的传输要求。

射频电路板则必须选用专门的低损耗高频基材，目前行业主流的板材分为三大类：

（1）聚四氟乙烯（PTFE）基材：代表型号为罗杰斯RT/duroid 5880、泰康尼TLY系列，介电常数稳定性极强，介质损耗极低，专门针对2GHz以上的毫米波超高频场景设计；

（2）碳氢树脂陶瓷填充基材：代表型号为罗杰斯RO4350B、Isola I-Tera MT40，在性能、加工性和成本之间实现了极佳平衡，是当前5G基站、汽车电子领域应用最广泛的主流射频板材；

（3）改性高性能FR-4基材：代表型号为Isola FR408HR，相比普通FR-4大幅优化了Dk/Df参数，成本可控，适用于2.4GHz-6GHz的对成本敏感的非核心射频场景。

2. 设计与工艺精度要求天差地别

常规电路板的设计核心是完成电气连接，只要保证走线通断、满足基本载流能力即可，对阻抗控制没有强制要求，走线宽度公差、层间对位精度的容忍度较高。

射频电路板的设计核心则是信号完整性保障，必须全程严格控制传输线的特征阻抗，行业通用标准为50Ω或75Ω，阻抗偏差要求控制在±2%~±3%以内。设计时必须遵循“走线最短路径”原则，全程保持参考地平面完整，通过密集接地过孔阵列实现屏蔽隔离，避免信号辐射泄露和相邻走线的串扰。生产过程中对铜箔粗糙度、介质层厚度公差、过孔寄生参数的控制要求极为严苛，普通PCB工厂的制程能力根本无法覆盖这类高端板的生产标准。

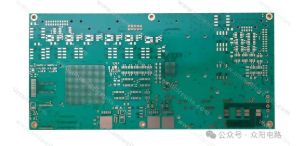

常规电路板代表产品

8层工控板FR-4高层板：采用高TG FR-4基材，支持4Oz厚铜布线，可承载工业控制场景下的大电流负载，广泛应用于普通工业机器人控制器、智能家居主控板，成本可控，量产稳定性极强；

14层M6材料电路板：属于高性能FR-4多层板，兼顾一定的信号高速传输能力，常用于消费电子服务器主板、普通安防摄像头的主控电路，是当前数字电路领域的主流选型；

4层普通家电控制板：采用低成本FR-4基材，工艺简单，批量生产成本极低，适配白色家电、小型消费电子的基础控制需求。

射频电路板代表产品

众阳电路16层RO4350B+RO4450F盲孔板：采用罗杰斯高频混压工艺，残桩控制在50.8μm以内，阻抗精度可达±2%，专为5G Sub-6GHz基站射频单元设计，可承受43dBm的高功率输出，插入损耗≤0.4dB/100mm；

77GHz汽车毫米波雷达PTFE射频板：采用聚四氟乙烯基材，微带线粗糙度Ra≤0.08μm，阻抗偏差≤±2%，整体尺寸控制在50mm×50mm以内，满足车载场景下2000Hz的抗振动要求；

卫星通信PI基射频板：采用聚酰亚胺高频基材，工作温区覆盖-60℃~125℃，MTBF（平均无故障工作时间）≥100000小时，可在极端太空环境下稳定传输15GHz射频信号。

应用领域

常规电路板凭借成熟的工艺和极高的性价比，覆盖了绝大多数低频、非射频的通用场景：

消费电子领域：普通家电主控板、智能穿戴设备的数字电路部分、非射频类智能家居控制板

工业控制领域：普通PLC控制器、工业机器人的动力驱动板、非高精度的工业传感器信号处理板

消费安防领域：普通摄像头的主控板、门禁系统的非射频控制电路

射频电路板则是高频场景下的刚需产品，核心应用集中在对信号传输质量要求极高的领域：

无线通信领域：5G/6G基站射频单元、WiFi 7路由器射频模块、卫星通信收发设备

汽车电子领域：77GHz毫米波雷达、车载T-BOX射频电路、车规级蓝牙/5G通信模块

航空航天与国防领域：机载雷达射频板、弹载通信模块、卫星导航信号接收板

医疗设备领域：核磁共振射频线圈板、高频理疗设备的信号发射电路

实用选型行业建议

不要盲目追求“高性能板材”：如果你的项目工作频率低于100MHz，没有严格的阻抗控制要求，选用普通FR-4常规电路板完全可以满足需求，强行选用PTFE高频板材只会让成本上涨3-5倍，完全没有实际价值；

射频场景不要用普通FR-4“凑数”：很多工程师为了压缩成本，在2GHz以上的射频项目中尝试用普通FR-4替代高频板材，最终会出现信号损耗超标、通信距离不足、谐波干扰超标等问题，反而导致整体项目调试成本大幅上升，甚至无法通过认证测试。
