PCB制造中，表面处理工艺直接影响电路板的导通可靠性、抗腐蚀能力与使用寿命，其中沉金与喷锡是两种应用广泛的工艺。面对“哪种工艺更耐用”的问题，需从工艺原理、结构特性出发，结合耐环境侵蚀、机械磨损、导电稳定性等核心维度，才能得出客观结论——整体来看，沉金工艺的耐用性更优，尤其在长期使用与复杂环境下优势显著，而喷锡工艺则在特定场景中具备一定实用性。

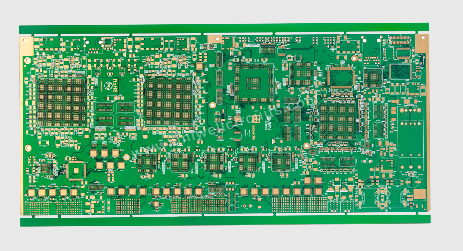

从结构特性来看，沉金工艺的“镍金复合层”具备先天优势：金的化学性质稳定，不易与空气、水分发生反应，而镍层能有效隔绝铜箔与金层，避免铜原子扩散到金层中影响导电性，同时增强金层与铜箔的结合力；喷锡工艺的锡层虽能保护铜箔，但锡的化学活性高于金，且无中间屏障层，长期使用中易出现铜锡互溶现象，导致表面结构稳定性下降。这种“先天结构差异”，为二者耐用性的差距埋下伏笔。

喷锡工艺的锡层虽能暂时保护铜箔，但锡在空气中易形成氧化膜（即“锡锈”），尤其是在高湿度环境下，氧化速度会加快；若接触到汗液、工业废气等含酸性或碱性的物质，锡层还可能发生化学反应，出现腐蚀、剥落现象。更关键的是，喷锡层无中间屏障层，一旦锡层出现微小裂缝，外界有害物质会直接接触铜箔，导致铜箔快速腐蚀，进而影响PCB的导通性能。例如，家用电子设备中采用喷锡工艺的PCB，若长期处于潮湿环境，可能出现焊点氧化、接触不良等问题，缩短设备使用寿命。

喷锡层的锡合金硬度较低，质地较软，在机械作用下易出现划痕、凹陷甚至剥落。例如，组装过程中若工具不慎刮擦喷锡表面，很可能导致锡层脱落，暴露下方的铜箔；频繁插拔的连接器接口，喷锡层会因磨损快速变薄，进而出现铜箔裸露、氧化，最终导致接触不良。这种“易磨损”特性，使得喷锡工艺的PCB在需要频繁机械操作的场景中，耐用性大打折扣。

喷锡层的锡虽具备一定导电性，但长期使用中易出现氧化膜，导致表面电阻增大；同时，铜锡互溶现象会使锡层中铜含量逐渐升高，进一步影响导电性能。例如，采用喷锡工艺的PCB，在使用1-2年后，可能出现焊点电阻增大、信号传输衰减等问题，对于高精度电路（如传感器信号采集电路），这种性能波动可能导致设备测量误差增大，甚至无法正常工作。

在对耐用性要求不高、使用环境温和的场景（如普通家用电子设备、一次性消费电子产品），喷锡工艺的成本远低于沉金，且能满足基本的导通与保护需求；此外，喷锡层的锡合金熔点较低，在传统波峰焊接工艺中，焊接操作性优于沉金（沉金焊接需控制温度，避免金层与焊料过度反应）。但需注意：这类场景下，喷锡工艺的PCB使用寿命通常较短，一般为1-3年，而沉金工艺的PCB使用寿命可长达5-10年，甚至更久.
