在5G毫米波基站、AI算力服务器、车载毫米波雷达等高频高速场景中，PCB的信号传输正逼近物理极限——传统通孔设计带来的信号残桩、寄生电容、布线空间浪费等问题，已经成为制约系统性能的核心瓶颈。而HDI高密度互连板，凭借激光盲孔技术的深度应用，正在成为破解高频信号完整性难题的核心方案。

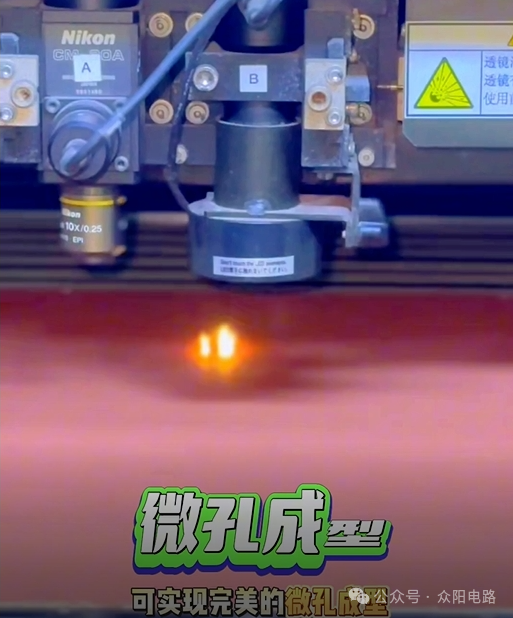

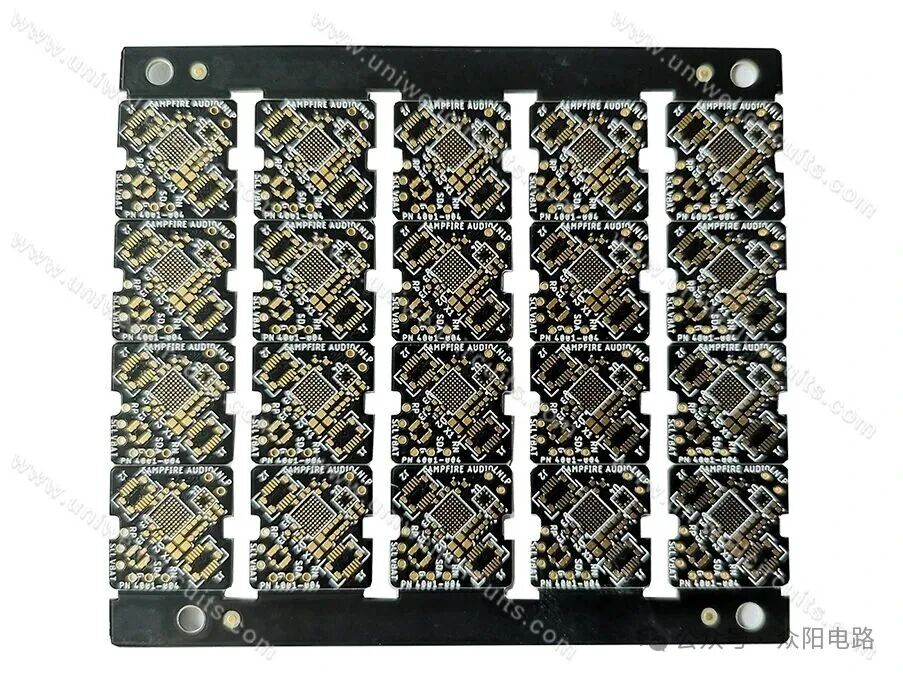

HDI板的核心优势，在于通过“激光钻孔-电镀填孔-分次压合”的积层工艺，用微盲埋孔替代传统全通孔，从底层重构高频信号的传输逻辑。 和传统机械钻孔不同，激光盲孔可以实现最小50μm的微孔加工，直接在表层和目标内层之间建立垂直互连，完全不需要贯穿整板。这种设计带来了三个革命性的性能提升：

零残桩信号路径：激光盲孔只连接需要的两层，不存在多余的孔柱残桩，从根源上消除了毫米波频段最头疼的残桩反射问题。

信号路径大幅缩短：关键高速信号可以通过盲孔直接在相邻层跳转，传输距离比传统通孔设计缩短30%以上，信号延迟和插入损耗同步大幅降低。

布线密度指数级提升：盲孔可以精准落在BGA焊盘上，采用“盘上孔”设计，把细间距BGA下方的空间完全利用起来，轻松实现高密度出线。

HDI板的“阶数”，本质上是激光盲孔的积层循环次数，不同阶数的产品对应着完全不同的应用场景：

一阶HDI（1+N+1结构）：仅从外层钻1次激光盲孔到第二层，工艺成熟、性价比高，适合中低端5G通信模块、普通工业控制板，能满足10GHz以内的常规高频信号传输需求。

二阶HDI（2+N+2结构）：通过2次双向激光盲孔积层循环制造，支持错孔、叠孔微孔设计，最小孔径75μm、线宽线距2.5/2.5mil，布线密度较一阶HDI提升20%以上，兼顾高BGA互联能力，是适配机器人算力核心板的高性价比主流结构。

三阶及以上HDI：三次及以上激光盲孔循环，部分高端产品可实现任意层互连（Anylayer HDI），单块板最外层可承载50万级别的激光盲孔，是当前AI加速卡、高速交换机的主流选择。

5阶任意层HDI：需要6次以上压合循环，所有层之间都可以通过激光盲孔直接互连，代表了当前PCB制造的工艺天花板，专门面向5G毫米波基站、高端AI算力服务器这类极限高频场景。

作为深耕高端PCB领域的厂商，众阳电路早已实现不同行业高频HDI板的稳定量产案例，在激光盲孔工艺上积累了大量成熟经验：

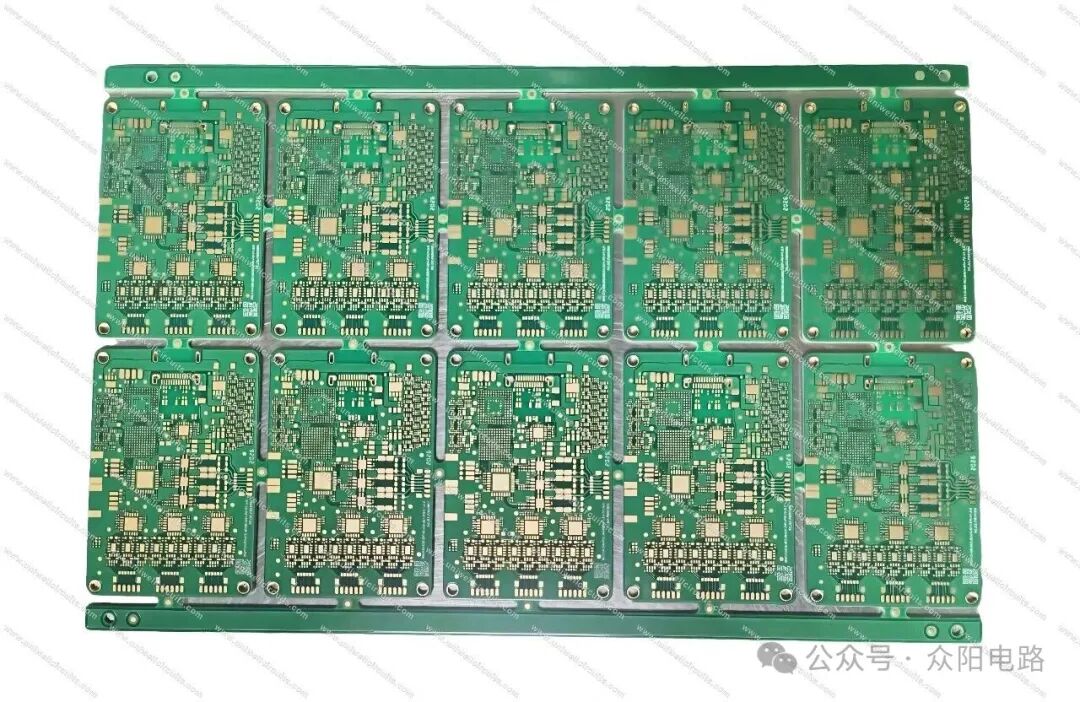

16层一阶HDI：采用RO4350B+高TG FR4混合压制工艺，最小激光盲孔直径0.1mm，盲孔金属化可靠性通过多次热循环验证，专为工业机器人控制板设计，在复杂电磁环境下依然能保证控制信号零误码。

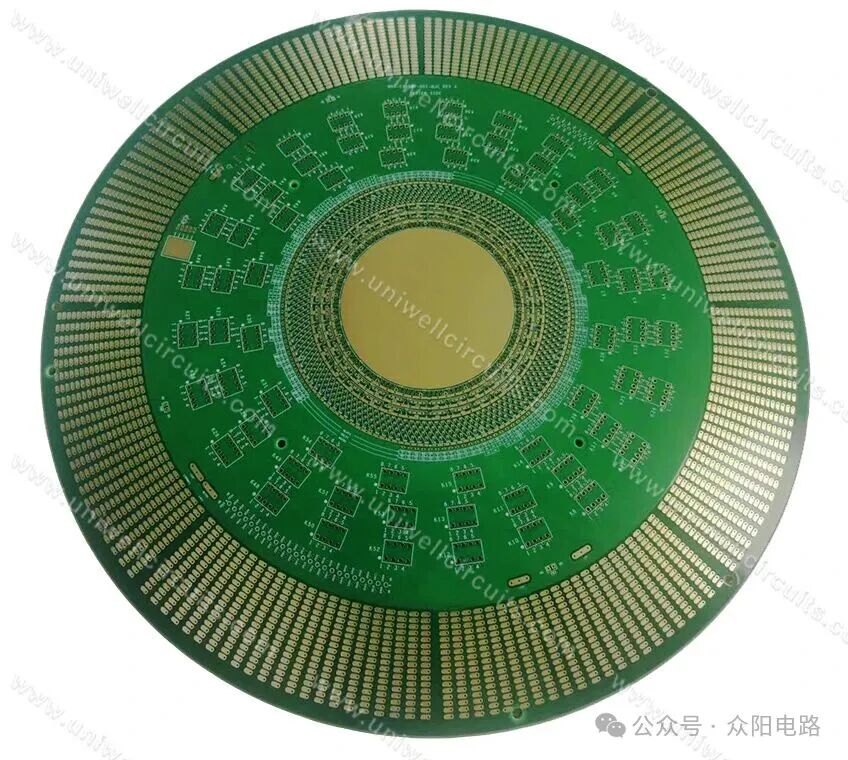

48层半导体测试：采用沉金+电厚金及镍钯金工艺，提升焊盘耐磨性与导电性，并将信号残桩严格控制在6mil以内，完美适配高端芯片测试的高密度、高信号完整性要求。

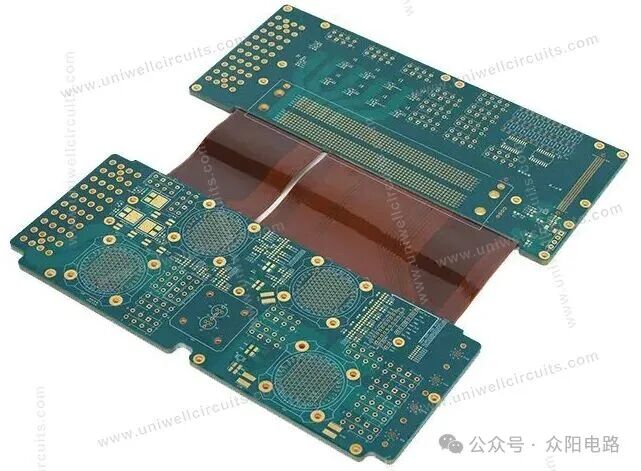

26层刚挠结合板：在软硬结合基材上实现高精度激光盲孔对位，兼顾柔性弯折特性和高频信号传输能力，大量应用于航空航天机载电子设备，在高振动、宽温域环境下性能稳定。

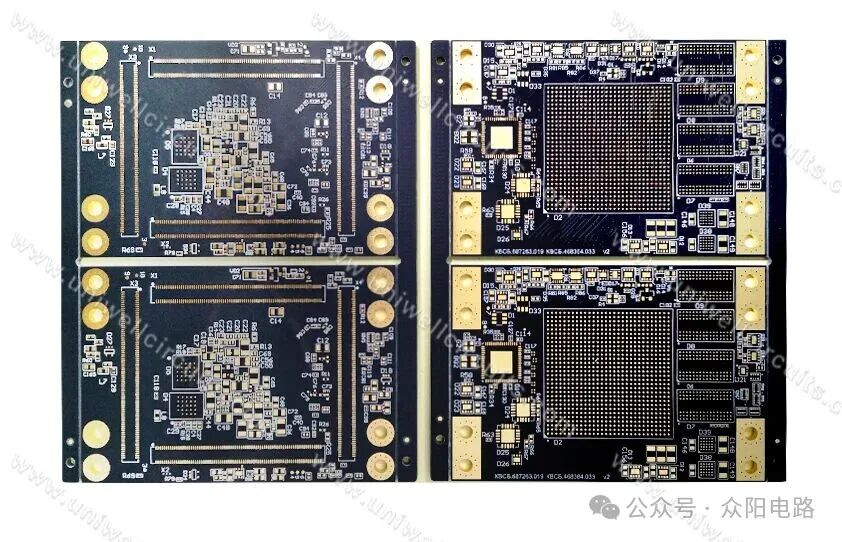

18层HDI板：采用FR408HR高速材料，搭配一阶半盲孔设计，兼顾成本和高频性能，是5G基站远端射频单元的主流选择。

这些产品共同的核心优势，就是通过对激光钻孔能量、压合涨缩补偿、电镀填孔均匀性的全流程精准控制，把每一个盲孔的位置偏差控制在±25μm以内，孔壁粗糙度控制在微米级，从工艺端保障高频信号的传输质量。

当前搭载激光盲孔技术的高频HDI板，已经从通信行业快速延伸到多个高端制造领域：

5G与通信网络：毫米波基站、光模块、高速路由器，依靠HDI板的低损耗特性，实现数十Gbps级别的数据稳定传输。

AI算力基础设施：AI服务器、GPU加速卡、高速交换背板，用高密度盲孔解决海量高速信号的互连难题，支撑AI大模型的高效运算。

智能驾驶汽车电子：车载毫米波雷达、ADAS域控制器，在狭小的空间内集成大量高速传感器信号，保障自动驾驶系统的实时性和可靠性。

航空航天与医疗电子：机载通信设备、医疗影像射频模块，在极端环境下依然能维持信号的高完整性，满足高可靠性要求。
