‌很多工程师在选型时容易陷入“只看品牌不看参数”的误区，实际上以下6项指标才是决定板材适配性的核心标尺：‌

1. 介电常数（Dk）及稳定性：这是高频板材最基础的核心参数，要求Dk数值低且随温度、频率波动极小，通常高频场景下Dk公差需控制在±0.1以内，避免信号传输速度出现不可控的偏移。比如Rogers RO4350B板材的Dk稳定控制在3.48，在-50℃到150℃的宽温范围内波动小于±2%，完全满足车载雷达的严苛环境要求。

2. 介质损耗因子（Df）：直接决定信号在传输过程中的能量损失，在10GHz以上的高频场景中，Df数值需要控制在0.005以下，才能避免高频信号经过长距离走线后出现幅度衰减过大、信噪比不足的问题。普通FR-4板材的Df通常在0.02以上，完全无法适配25Gbps以上的高速SerDes信号传输。

3. 热膨胀系数（CTE）匹配性：高频高速PCB往往伴随多层厚铜设计，板材的Z轴热膨胀系数需要与铜箔的CTE特性匹配，否则在多次回流焊过程中极易出现金属化孔断裂、层间错位的失效问题。优质高频板材会通过陶瓷填充改性工艺，将Z轴CTE控制在30ppm/℃以内，大幅提升多层板的长期可靠性。

4. 铜箔粗糙度：在高频信号传输中，趋肤效应会让电流集中在铜箔表面极薄的一层，过高的铜箔粗糙度会大幅增加导体损耗。高端高频高速PCB会选用低轮廓铜箔（HVLP），将表面粗糙度控制在0.2μm以内，在毫米波频段下能降低30%以上的导体损耗。

5. 吸水率：板材吸水后会直接改变介电常数的均匀性，导致阻抗突变和信号损耗上升，高频场景下要求板材吸水率低于0.1%，PTFE类高频材料在这一指标上表现远优于普通环氧树脂基材。

6. 导热性能：5G射频功放、AI加速卡等场景中，高频高速PCB的局部热流密度极高，要求基板导热系数达到0.8W/m·K以上，部分功率场景甚至需要选用导热系数超过2W/m·K的高导热板材，避免局部过热导致的信号漂移。

‌结合市场不同场景下的代表性产品选型可以参考以下案例：

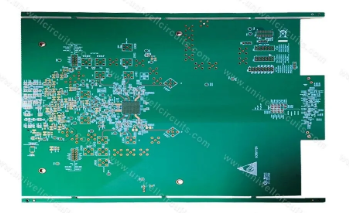

3阶5G物联网HDI：专为5G小基站、物联网网关场景设计，采用改性低Dk基材搭配精密HDI盲埋孔工艺，支持最小3mil线宽线距，阻抗控制精度可达±5%，在保证信号完整性的同时大幅压缩了板卡体积，适配高密度物联网通信设备的小型化需求。

微纳芯高速封装PCB板：专门适配高频数字信号与光电器件集成场景，依托微纳级封装工艺实现了极高的互连精度，在100G光模块的高速信号传输中表现优异，解决了光芯片与PCB互连处的信号反射难题。

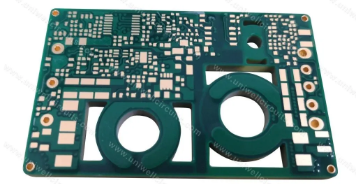

14层4oz厚铜线圈板：针对新能源汽车的车载无线充电、大功率射频模块场景开发，采用厚铜高频基材搭配混压工艺，在承载大电流的同时保证了高频信号的低损耗传输，解决了大电流与高频信号难以兼顾的行业痛点。

‌不同行业的高频高速PCB选材有着完全不同的侧重方向，并非性能越高的板材就越适配：

5G通信领域：基站天线、射频前端模块优先选用Rogers RO4000系列陶瓷填充板材，平衡介电稳定性与加工兼容性；而数据中心的200G/400G高速交换机背板，则会选用松下Megtron 7等极低Df的高速基材，重点控制25Gbps以上串行信号的传输损耗。

汽车电子领域：77GHz毫米波雷达必须选用介电常数温度系数小于50ppm/℃的高频板材，保证在-40℃到85℃的车载全温范围内雷达探测距离不会出现大幅波动；车载高速网关的PCB则会选用改性高频FR-4板材，兼顾成本与信号完整性，同时满足IATF16949车规级可靠性要求。

航空航天与国防领域：星载通信设备、雷达干扰机等场景会优先选用PTFE基材的高频PCB，在极端空间环境下保持介电性能稳定，同时通过特殊的层间加固工艺抵抗强振动冲击。

医疗与测试仪器领域：MRI射频线圈、频谱分析仪等设备的高频PCB，对介电常数的均匀性要求极高，通常会选用进口高端高频板材，避免因板材局部参数不均导致的测试结果偏差。
