众阳电路10层背钻孔+盘中孔HDI板高速信号场景定制化高端PCB

发布时间:2026-06-29 点击数:1299

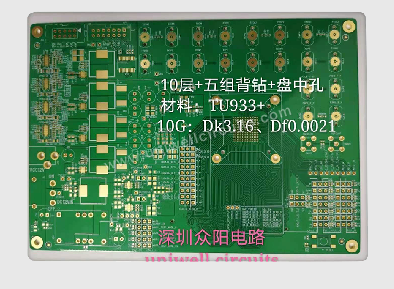

众阳电路这款10层背钻孔+盘中孔HDI板是面向高速信号场景的定制化高端PCB产品。




核心基础参数

‌层数与结构‌:固定10层结构,支持5组背钻+盘中孔工艺设计,可根据需求做对称叠层,适配复杂电路集成
‌板材配置‌:可选用TU933等高速低损耗板材,该款标注板材DK值为3.16,df值为0.0025,具备优异的高频信号传输特性,也支持高TG FR-4等其他材料混压定制

‌基础规格‌:常规板厚为1.6mm、2.0mm,支持0.8-3.0mm范围内定制,板厚公差控制在±0.07mm;最小线宽线距可实现1.8mil/1.8mil,常规量产规格为2mil/2mil。


关键工艺特性
‌背钻+盘中孔工艺价值‌:背钻可去除通孔多余的stub部分,有效减少信号反射,降低高速信号传输损耗;盘中孔工艺则提升了布线密度,缩小了芯片贴装空间,适配BGA等高密度封装器件
‌钻孔精度‌:结合激光钻孔+机械钻孔工艺,最小可实现0.1mm孔径加工,孔位精度控制在±0.015mm,整体定位精度达±0.02mm
‌质量管控‌:全流程通过电气导通/绝缘测试、-40℃~125℃ 1000次热循环测试、X光检测等多环节检验,符合工控、汽车领域高可靠性要求

‌表面处理‌:支持沉金(3-10μm厚度)、OSP、喷锡等多种工艺可选,沉金方案可提升抗氧化能力与表面硬度,满足长期稳定使用需求。




典型应用场景
主要面向对信号完整性、集成度要求较高的高端领域,包括:
工业控制设备、服务器主板的高速信号模块
汽车ADAS辅助驾驶系统、新能源汽车BMS电池管理系统
医疗电子设备、高端无人机主控等小型化高可靠性场景。

众阳电路支持该产品全参数定制,同时可提供PCBA一站式服务,交期可控,针对急单可支持24-48小时快速交样。
