高频线路板已成为通信、雷达、卫星等领域的核心基础元件。其性能直接决定了信号传输的稳定性、损耗率及设备整体可靠性。

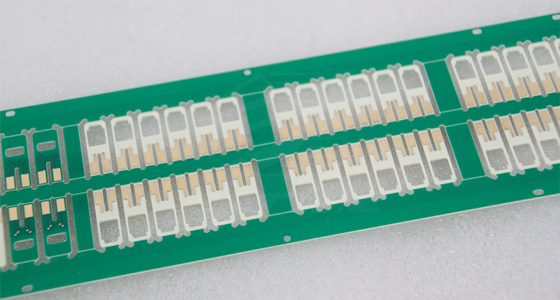

高频线路板主要用于传输频率超过1GHz的信号，常见于5G基站、卫星通信、雷达系统、航空航天电子设备等场景。与普通线路板相比，其技术壁垒集中体现在三大核心指标：

高频信号传输中，介质材料的介电常数直接影响信号速度，损耗因子则决定能量衰减程度。例如，在5G毫米波通信中，信号频率高达28GHz以上，若线路板材料Dk值波动0.1，信号延迟误差将扩大至纳秒级，可能导致通信链路失效。因此，高频线路板需采用聚四氟乙烯、液晶聚合物等特种基材，其Dk值通常控制在2.2-3.5之间，Df低于0.001。

高频线路板往往集成多层结构（常见6-20层），且线宽/线距精度要求达50μm以下，盲孔/埋孔孔径可小至0.1mm。以相控阵雷达天线模块为例，其线路板需在10cm²区域内布设数千条微带线，通过激光钻孔与等离子体蚀刻工艺实现层间互连，误差容忍度不足头发丝直径的1/10。

航空航天等极端环境中，高频线路板需承受-55℃至+125℃的温度冲击，且在湿度95%RH条件下绝缘电阻不低于10GΩ。这要求生产企业掌握真空压合、表面涂覆（如化学镀镍金）等特殊工艺，以增强基板抗腐蚀与抗形变能力。

高频线路板的生产是典型的技术密集型过程，涉及材料科学、电子工程、精密制造等多领域交叉，主要挑战包括：

不同频率场景对基材要求差异显著。例如，2.4GHzWi-Fi设备可采用FR-4环氧玻璃布基板（Dk≈4.4），而60GHz毫米波雷达必须使用罗杰斯RT/duroid®5880（Dk=2.2）或TaconicTLY™系列材料。生产企业需建立多品类基材数据库，通过介电常数测试、热膨胀系数匹配等实验，确保材料与设计方案兼容。

高频信号易受趋肤效应、电磁耦合等因素影响，导致信号失真。生产企业需与客户协同优化叠层结构，例如采用嵌入式电容/电感设计、差分信号对布线等技术，同时通过仿真软件预测损耗，将回波损耗控制在-20dB以下，插入损耗低于0.5dB/in。

以化学沉铜工艺为例，高频线路板孔壁铜厚均匀性需控制在±5%以内，若局部厚度不足，可能引发信号反射。生产线上需配置在线式AOI设备与X射线测厚仪，实时监控孔径变化与镀层厚度，确保批量产品良率稳定。
