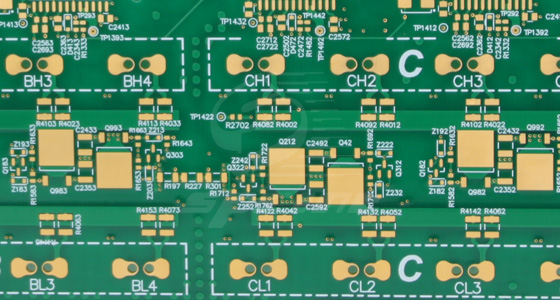

在PCB的生产流程中，设计文件是连接创意构思与实际制造的桥梁，其完整性和准确性直接决定了产品的功能实现、生产效率与制造成本。一套规范、全面的设计文件不仅能确保电路板的电气性能达标，更能帮助制造商高效完成从原材料采购到工艺执行的全链条操作。下面将系统梳理PCB生产所需的核心设计文件，解析各文件的功能定位、技术要点及协同作用，为工程师与生产人员提供清晰的指导框架。

PCB原理图堪称PCB设计的基石，它以电路符号和连线的形式，清晰呈现了电路的电气连接关系。原理图中详细标注了所有器件的名称，如电阻用“R”开头命名、电容用“C”开头等，明确其引脚数量及每个引脚的定义，规定了电流、电压等关键电气参数，以及各元件间的接线电性。这些信息是工程师理解电路功能、进行故障排查与设计优化的核心依据，也是PCB生产过程中确保电路正确性的基础保障。

Gerber文件是PCB设计软件生成的，用于实际生产的核心文件。它包含了外层电路铜箔分布、内层电路铜箔布局、表面喷锡区域、过孔连通情况等丰富且关键的信息。Gerber文件如同一份精确的施工图纸，指导着PCB制造过程中的每一道工序。标准的Gerber文件格式主要分为RS-274与RS-274X、GerberX2。RS-274格式下，Gerber文件与光圈文件（Aperture）相互独立，而RS-274X格式则将光圈信息整合在Gerber文件内部，无需单独的光圈文件。GerberX2作为最新格式，不仅可嵌入板的叠构信息，还能插入CAD属性，极大提升了设计、工程与生产的整体效率。在实际生产中，通过导入Gerber文件到CAM软件，就能为每一道PCB工艺流程，如蚀刻、钻孔、阻焊等提供精准的数据支持。

钻孔文件主要用于描述PCB上各类孔的位置、大小等信息。在PCB制造过程中，钻孔是必不可少的环节，用于安装插件元件引脚、实现层间电气连接等。常见的钻孔文件格式为Excellon格式，它精确记录了每个孔的坐标位置、孔径尺寸等参数。PCB制造商依据钻孔文件，使用数控钻床在指定位置钻出符合要求的孔，确保后续元件安装与电气连接的准确性。例如，对于一块需要安装大量插件电阻、电容的PCB，钻孔文件将准确指导钻床在对应位置钻出合适孔径的安装孔。
