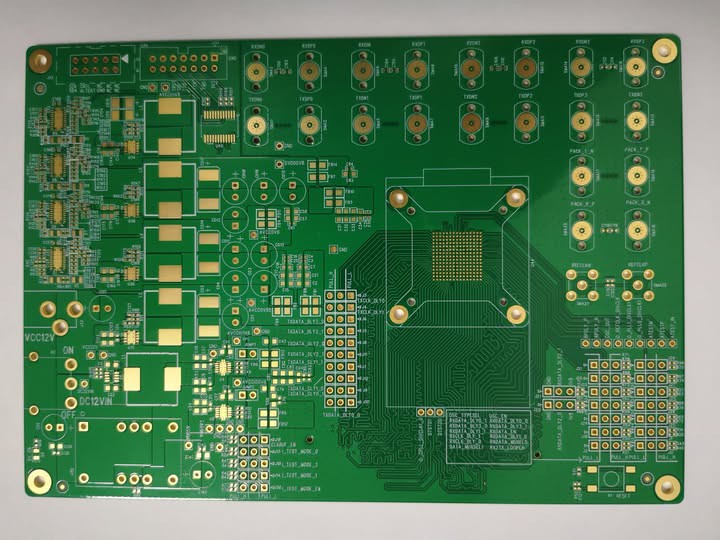

5G通信基站：5G网络的大规模部署，要求通信基站具备更高的数据处理与传输能力。10层以上高频高速PCB能够承载复杂的电路布局，满足基站射频模块、基带处理单元等核心部件对高速信号传输的严格需求。通过优化的层间结构与低损耗材料，确保信号在长距离传输过程中保持稳定，有效降低信号延迟与衰减，从而实现5G网络的高速率、低时延特性。

高性能计算：在数据中心的服务器、超级计算机等高性能计算设备中，海量数据的快速处理与交换需要PCB具备出色的信号完整性。10层以上的多层结构为复杂的处理器、内存及高速接口电路提供了充足的布线空间，实现了芯片之间高速数据通道的构建。高频高速特性保证了数据在不同组件间的高速传输，大幅提升计算设备的整体性能与运算效率。

航空航天与国防：航空航天领域的飞行器航电系统、卫星通信设备，以及国防军事装备中的雷达、电子战系统等，都对电子设备的可靠性与高速数据处理能力有着极高要求。10层以上高频高速PCB在极端环境下能够稳定工作，其多层设计可有效屏蔽电磁干扰，确保关键信号的准确传输，为飞行器导航、武器系统控制等提供坚实保障。

材料选择与应用：高频高速PCB对材料的介电常数（Dk）和介质损耗因数（Df）要求极为严苛。供应商需选用低Dk、低Df的特殊材料，如聚四氟乙烯（PTFE）基复合材料、液晶聚合物（LCP）等。然而，这些材料的加工难度大，与传统PCB制造工艺兼容性差。供应商通过不断研发，优化材料配方与加工工艺，实现了特殊材料在多层PCB中的精确应用，降低了信号传输损耗，提高了信号传输速度。

精细线路与多层结构设计：随着层数增加，如何在有限空间内实现精细线路布局，同时保证层间信号传输的稳定性成为一大挑战。供应商借助先进的设计软件，采用3D建模与仿真技术，对电路布局进行优化，精确控制线路的线宽、线距与层间间距。通过改进的光刻技术与高精度加工设备，实现了50μm甚至更细线宽/线距的制作，确保了高速信号在多层结构中的精准传输，减少了信号反射与串扰。

散热管理：高频和高速PCB在运行过程中会产生大量热量，特别是在散热问题更加突出的多层结构中。供应商采用金属基覆铜层压板和内置散热层等技术，结合优化的散热设计，快速散热。例如，在一些高性能服务器PCB中，通过在多层结构中嵌入铜散热层并设计特殊的散热通道，有效地降低了PCB的工作温度，确保了设备的长期稳定运行。
