PCB长条的孔有什么作用？为什么PCB会有长条的孔？

发布时间：2025-09-19 点击数：1028

像这样子的叫做槽孔，那在PCB板上放槽孔是做什么用呢？

首先了解一个知识点“爬电间距”，即沿绝缘表面测到的两个导电零部件之间或导电零部件与设备防护界面之间的最短距离，简称爬距。爬距=表面距离/系统最高电压。

当我们的PCB上有高压器件和低压器件的时候，我们就需要对这两部分隔离开。有几个要点：

1、高压区域禁止铺铜。

2、高压盒低压部分需要有明显的分界线。

3、高压和低压之间要有最小爬电距离。在我们的设计中有一些部分满足不了需要的爬电间距，那采用割槽就是比较简单实现的办法，用来调整高低压之间的爬电距离。在空间允许的条件下，可以把距离做大一点，一般开槽的宽度是大于1mm。

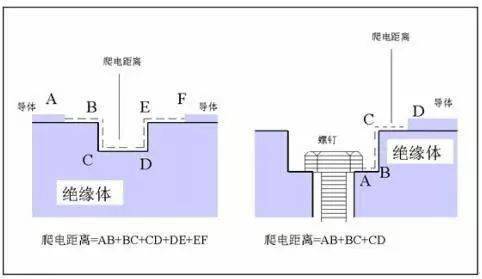

注意区别：爬电距离和电气间隙的概念

在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
