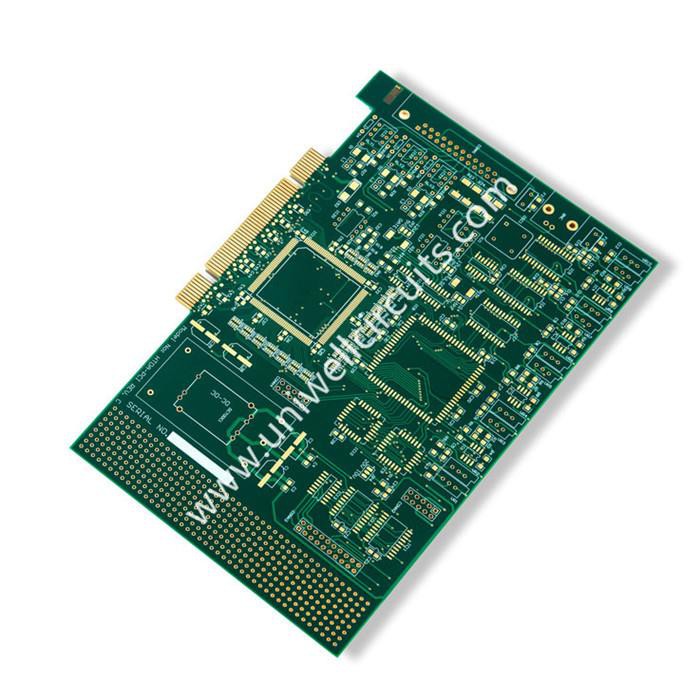

高密度互连（HDI）电路板作为电路板的“超级大脑”，因其高密度、高性能和小型化而成为电子产品发展的关键驱动力。

HDI电路板的技术特点和优势：

电路板通过微孔、盲孔和埋孔等先进技术实现了更高的布线密度和更小的尺寸。这种设计不仅在有限的空间内集成了更多的功能，而且显著提高了信号传输速度和完整性，降低了功耗。它广泛应用于智能手机、平板电脑、汽车电子、医疗设备和高速通信等领域。

环境保护与可持续发展的挑战：

尽管HDI电路板具有显著的技术优势，但其制造工艺也面临着环境挑战。传统生产涉及使用大量化学物质，能耗高，排放废水、废气和固体废物。例如，蚀刻和电镀过程会产生有害气体和含重金属的废水，如果处理不当，会对环境造成严重污染。

绿色转型的实践与创新：

为了实现可持续发展，HDI电路板行业正在积极采用绿色制造技术。首先，无铅焊接和无卤素材料的使用减少了有害物质的排放。其次，通过优化设计和使用可回收材料，HDI电路板的环保性能得到了进一步的提高。此外，制造商还引入了循环水系统和先进的废气处理技术，以减少资源消耗和污染物排放。

绿色设计的概念在生产过程中逐渐流行起来。设计阶段开始考虑产品的整个生命周期，从原材料选择到最终的回收和处理，努力减少每个阶段对环境的影响。这种从源头到末端的绿色转型不仅有助于减少环境污染，而且提高了资源利用效率。
