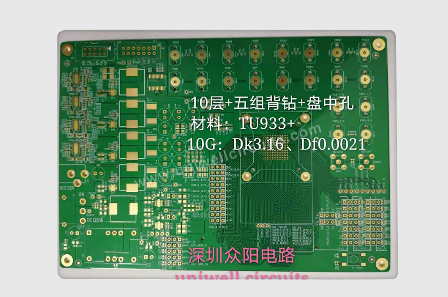

什么是10层PCB多层电路板？

10层PCB多层电路板这种电路板由10个导电层组成，每一层之间通过绝缘材料隔开，并通过微小的孔（称为过孔）连接。这种结构允许电路设计者在一个相对较小的物理空间内实现复杂的电路布局，这对于节省空间和提高设备性能至关重要。

在设计10层PCB多层电路板时，工程师必须考虑多种因素，包括电路的功能需求、信号完整性、电磁兼容性以及热管理等。设计师通常会使用先进的PCB设计软件来规划每层的布局，确保所有组件和线路都得到合理配置，同时满足电气测试和制造的要求。

制造10层PCB多层电路板的过程涉及多个步骤：

首先，选择合适的基材是基础，通常采用FR4或其他高性能材料。然后，通过光刻技术将电路图案转移到铜箔上，接着进行蚀刻以形成所需的导电路径。接下来，各层之间通过精确对齐和压合形成完整的多层板。最后，钻孔、镀铜和焊接等工序完成电路板的最终制造。

由于其卓越的性能，10层PCB多层电路板广泛应用于各种高端电子产品中，如高速计算机服务器、航空航天器材、医疗设备以及军事设备等。这些应用要求电路板能够承受极端的环境条件，同时提供高可靠性和长期的稳定运行。
