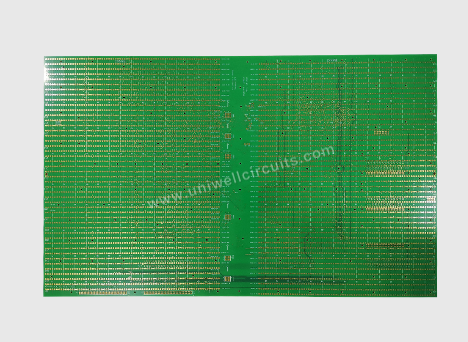

在当今快速发展的电子行业中，正规多层PCB电路板已成为推动技术创新和实现复杂电子设备设计的关键组成部分。这种高度专业化的产品不仅体现了精密制造的工艺水平，还展现了其在提供卓越性能方面的独特优势。

多层PCB电路板的设计和制造涉及一系列精细的操作过程，从预设计、层压、钻孔到镀铜和线路成像，每一步都需遵循严格的行业标准。这些标准确保了电路板在电气性能、机械稳定性及长期可靠性方面的高标准表现。

对于电子产品设计师而言，选择使用正规多层PCB电路板意味着能够实现更高的设计灵活性和空间效率。多层设计允许更复杂的电路布局，使得更多的电子组件可以被集成到有限的空间内，这对于促进设备小型化和功能增强至关重要。

在材料选择上，正规多层PCB电路板通常采用高质量的基材，如FR4，这种材料具有良好的热稳定性和电气绝缘性，保证了电路板在不同温度和电压条件下的稳定运行。此外，通过精确的层间对准技术，多层板能够有效地管理和分配电流，减少信号干扰，提高整体电路的性能和可靠性。

随着技术的不断进步，正规多层PCB电路板也在持续创新，例如采用高密度互连技术（HDI）和嵌入式组件设计，进一步提升了电路板的功能密度和结构紧凑性。这些高级特性使得多层PCB在高速通信、航空航天、汽车电子等领域得到了广泛应用。
