盲孔板PCB厂家：PCB线路板盲孔板加工的优缺点

发布时间：2025-05-21 点击数：397

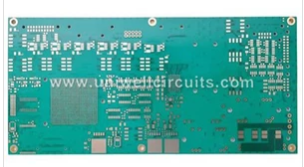

PCB盲埋孔板加工技术在现代电子制造领域中扮演着重要角色，它不仅提供了高集成度和可靠的电气连接，还在信号传输质量和散热件能等方面表现出色。然而，这项技术也伴随着一些挑战，如制造成本高、技术难度大等。以下是详细的优缺点分析：

1、高集成度

盲孔技术使得电路板的层间连接更为紧凑，有效减小了整体电路板的尺寸。这对于追求轻薄便携的现代电子产品来说至关重要。通过盲孔连接，可以在不增加PCB尺寸的情况下，大幅度增加电路的布线密度，特别是在高密度互连(HDI)板中，极大提高了空间利用率。

2、提高信号传输质量相较于传统通孔，盲孔技术减少了信号传输的路径长度和过孔数量，有效降低了信号延迟和交叉干扰，提高了信号完整性。对于高速、高频电路，盲孔技术尤为有利，能够确保信号的稳定传输。

3、增强机械强度和可靠性

盲孔不需要穿透整个板层，因此减少了对PCB结构的削弱，增强了板子的整体机械强度和可靠性。盲孔加工还减少了外界环境对电路板的侵蚀，从而延长了电路板的使用寿命。

4、检测难度大

盲孔一般是内层与表层的电气连接，检测起来较为困难。同时，盲孔的内部温度测试也可能存在误差，影响故障检测结果的准确性。

5、信号损耗和布线困难

由于内层与表层之间存在一定的距离，信号在通过盲孔时会有一定的衰减，导致信号质量下降。而盲孔的布线则需要在设计时考虑盲孔被占用的区域可能限制了其他信号的布线规划。

6、影响机械性能和热性能盲孔可能会影响PCB线路板的机械性能和热性能。例如，盲孔的数量较多或深度较大，可能会导致PCB线路板在力学负载下产生弯曲或翘曲，影响其整体的结构强度。此外，自孔可能会影响PCB线路板的散热性能。

7、环境适应性问题

盲孔可能会影响PCB线路板的环境适应性。例如，盲孔会导致线路板表面不平整，增加PCB的表面积，从而增加了电路板与外部环境之间的接触面积。这可能会影响PCB线路板的耐湿、耐腐蚀和耐环境应力裂纹等性能。
