多层PCB的工艺是什么?PCB 打样

发布时间:2025-05-10 点击数:999

多层PCB核心工艺步骤:


内层加工

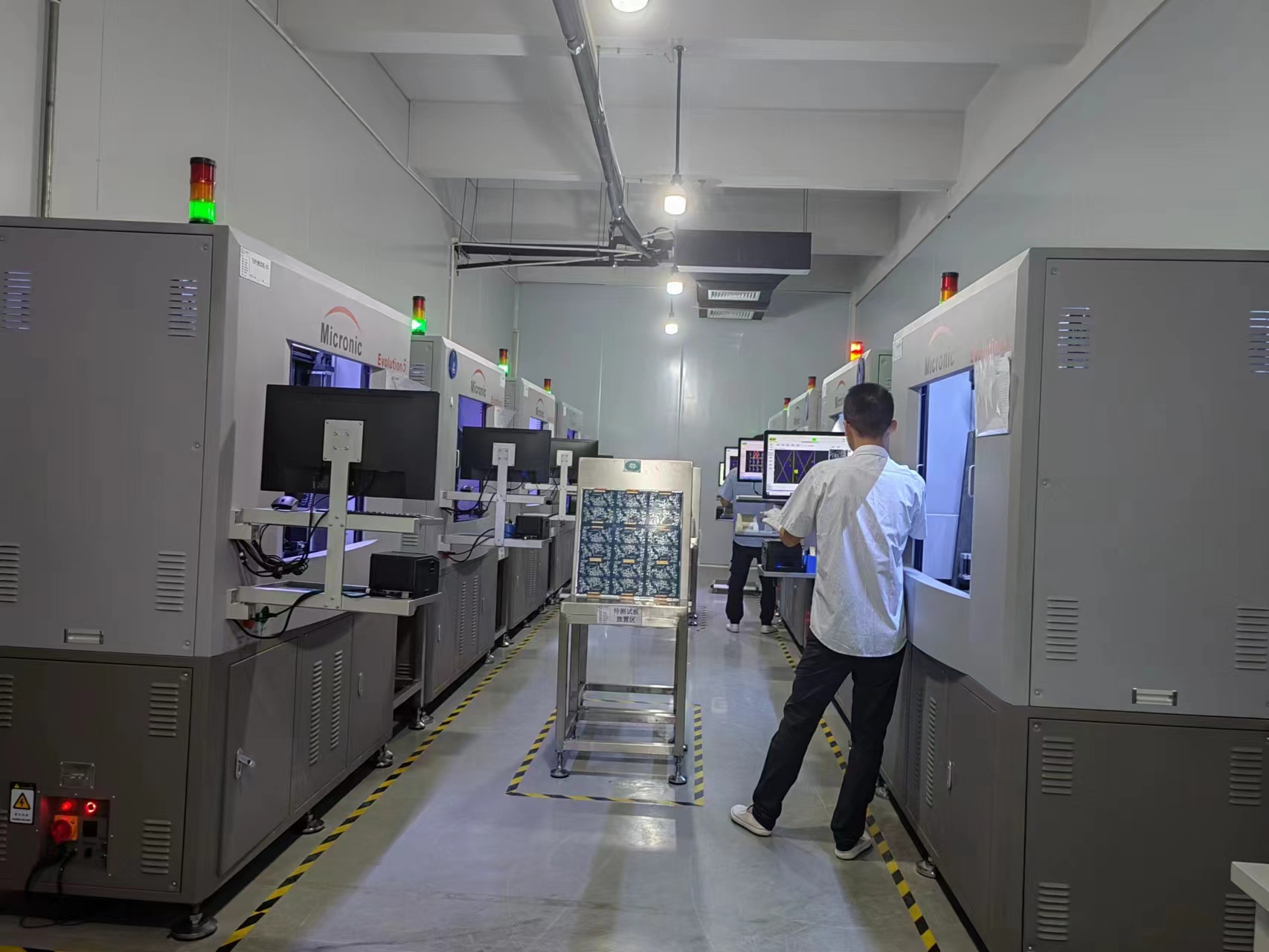

图形转移:通过光刻(曝光+显影)将设计电路转移到覆铜板上。
蚀刻:化学药水去除多余铜箔,形成内层导电线路。

AOI检测:自动光学检测线路缺陷(如短路、断路)。


e059b2f5a34e69b4dac35dfaca6734b


层压
叠层:内层芯板+半固化片(PP)+外层铜箔,按层序叠合。

压合:高温(180-200℃)+高压(300-500psi)使PP熔化粘合,固化后形成一体。




钻孔与孔金属化
钻孔:机械钻通孔,激光钻盲/埋孔(孔径≤0.15mm时)。

孔金属化:化学沉铜+电镀铜,确保孔壁导电(厚度≥25μm)。


外层加工
图形电镀:二次光刻,电镀加厚外层线路(增强电流承载能力)。
阻焊层:涂覆绿油,曝光显影露出焊盘,防氧化+绝缘。

表面处理:化金(ENIG)、喷锡(HASL)等,提升焊接性。


c42ce97385f092592c42dfb8627d954


测试与成型
电测:飞针/针床测试电气连通性。
外形加工:CNC铣切或冲压,切割为最终尺寸。

关键控制点:层间对准精度(±25μm)、孔铜均匀性、压合气泡控制。
