【客户福音】全 PTFE 结构多层线路板来啦

发布时间:2025-04-08 点击数:986

为了更好的服务客户,满足客户高端特殊产品需求,众阳电路在软/硬件方面不断投入、积极探索研究,通过团队共同努力,已成功研发出全PTFE 结构(聚四氟乙烯或俗称铁氟龙)多层线路板,各项指标达到设计标准,并通过质量检测和获得客户认可。



全PTFE结构


全PTFE结构(聚四氟乙烯或俗称铁氟龙)多层线路板。PTFE材料耐高/低温(可在-180~260℃长期使用)、化学稳定性强、摩擦系数低、表面张力小、材料柔软等。


特点:因此用来制作单/双面及混压结构线路板难度极大,而用此制作全PTFE结构多层线路板工艺难度更可说是爆表级别。其对整体生产细节管控要求极高,特别是压合、钻孔、孔金属化、阻焊、外型等制程难度更是充满挑战。下面介绍我司研发的全PTFE结构多层板的主要信息。


产品信息(层数及结构)
产品图片

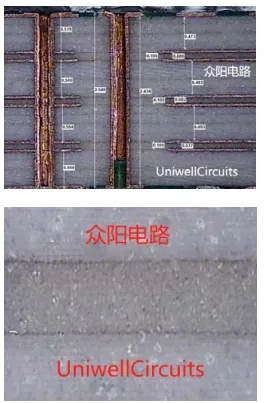

产品内部结构

1、4层全PTFE结构

材料:ROGERS系列:RO3003

PTFE+陶瓷+玻纤布

10GHz:DK 3.0/Df 0.0010

工艺特点:树脂塞孔、金属包边


a0d2061cdfc3c9b747555ada7617ae7c_640_wx_fmt=png&from=appmsg&wxfrom=5&wx_lazy=1&wx_co=1&tp=webp

2、8 层全 PTFE 结构

材料:RO3003:PTFE+陶瓷+玻纤布

10GHz:DK 3.0/Df 0.0010

RO1200 粘结片

10GHz:DK 2.97/Df 0.0012

工艺特点:

最小孔径 0.25mm

最小间距 0.07mm


4aa3135dce5e81cae2d02fc6c24e16d6_640_wx_fmt=png&from=appmsg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1
aafab295a4d8025f65ce06686a5a2e35_640_wx_fmt=png&from=appmsg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

3、4层全PTFE结构

材料:TACONIC系列:RF-35

PTFE+陶瓷+玻纤布

10GHz:DK 3.5/Df 0.0011

工艺特点:板厚2.4mm、压接孔、内层空间0.18mm

38db3c03a74fdb6752a67fcc031827ec_640_wx_fmt=jpeg&from=appmsg&wxfrom=5&wx_lazy=1&wx_co=1&tp=webp
b9ebcb4cea8028e749067f5a44c7c493_640_wx_fmt=png&from=appmsg&wxfrom=5&wx_lazy=1&wx_co=1&tp=webp
38786484bf0195d14990e640c1e9357c_640_wx_fmt=png&from=appmsg&wxfrom=5&wx_lazy=1&wx_co=1&tp=webp

4、4层全PTFE结构

材料:旺灵系列:F4BM

 PTFE+陶瓷+玻纤布

10GHz:DK 2.2/Df 0.001

工艺特点:沉银

c5dfcad3d1753644a3b13c7ea7919055_640_wx_fmt=jpeg&from=appmsg&wxfrom=5&wx_lazy=1&wx_co=1&tp=webp
d0a71e5d276d4b0f8779deaeb5de0d74_640_wx_fmt=png&from=appmsg&wxfrom=5&wx_lazy=1&wx_co=1&tp=webp

5、PTFE部分材料明细:

ROGERS:RT5880/5870、RT6035TC、RO3003、RO1200等;

TACONIC:TLT、TLX、TLY、RF-35、TSM-DS3等;

旺灵:F4BM




(表1 )PTFE结构多层板信息


PTFE多层线路板,不仅具有优异的电气性能,还具备出色的耐温、耐腐蚀、耐磨损等特点。在极端的环境下PTFE多层线路板都能稳如磐石,持续输出稳定运行,为你的电子设备注入澎湃动力提供可靠的支持。




PTFE材料特性

电气性能

具有极低的介电常数(约为2.0)和介电损耗正切(低至2×10^-4),这有助于减少信号传输过程中的能量损失,提高信号传输的效率和稳定性。

热稳定性

PTFE材料具有出色的热稳定性,能在高达260℃的环境中长期使用而不发生性能退化,确保线路板在高温环境下的可靠运行。

耐腐蚀性

无与伦比的耐腐蚀性,几乎能抵抗所有化学品的侵蚀,包括强酸、强碱、有机溶剂等,这使得PTFE多层线路板在恶劣的化学环境中也能保持长期稳定的性能。

物理性能

具有较高的拉伸强度和弯曲强度,以及较低的吸水率(小于1%),这些特性有助于提升线路板的整体耐用性和可靠性。

绝缘性能

优异的电绝缘材料,其体积电阻率和表面电阻率均极高,能有效防止电气击穿,确保电路的安全运行。

(表2 )PTFE材料特性


PTFE材料主要应该领域

广泛应用领域:高频通信领域、精密医疗设备、航空航天、军事工程、汽车电子等。

  高频通信

成为5G6G等高频通信设备的首选材料,PTFE多层线路板因其极低的介电常数和损耗,被广泛应用于天线、滤波器、功分器等关键部件,以提升信号传输的效率和稳定性,助力信息时代的飞速发展。

精密医疗

其高纯度和生物相容性,使其成为医疗电子设备的理想选择,守护人类健康;例如心脏起搏器、超声诊断仪等医疗设备中,PTFE多层线路板用于连接和传输电子信号,确保设备的精确性和可靠性。

航空航天

在航空航天领域,PTFE多层线路板因其出色的热稳定性和耐腐蚀性,被用于制造卫星、火箭等航天器的关键电子部件。在极端环境下,它们能够保持稳定的性能,为航天器的正常运行提供有力保障。

军事工程

广泛应用于军事电子设备的制造中,比如雷达系统、卫星通信、便携式军式设备等高频通讯设备中,能够确保在恶劣环境下稳定传输信号,确保信号高质量;

汽车电子

在电动汽车和自动驾驶汽车中,PTFE多层线路板因其优异的电气性能和绝缘性能,被应用于电池管理系统、电机控制器等关键电子控制单元中,以确保车辆的安全性和可靠性。

                                                      (表3 )PTFE材料主要应该领域
