简而言之：阻抗电路板指的是需要进行阻抗控制的线路板。阻抗控制，指在一高频信号之下，某一线路层对其参考层，其信号在传输中产生的“阻力”须控制在额定范围，方可保证信号在传输过程中不失真。电路板阻抗控制其实就是让系统中每一个部份都具有相同的阻抗值,即阻抗匹配。

　　从PCB线路板制造的角度来讲，影响阻抗和关键因素主要有：

　　W—-线宽/线间线寬增加阻抗变小，距离增大阻抗增大;

　　H—-绝缘厚度厚度增加阻抗增大;

　　T—-铜厚铜厚增加阻抗变小;

　　H1—绿油厚厚度增加阻抗变小;

　　Er—-介电常数参考层DK值增大，阻抗減小;

　　Undercut—-W1-Wundercut增加，阻抗变大。

　　注：其实阻焊也对电路板阻抗有影响，只是由于阻焊层贴在介质上，导致介电常数增大，将此归于介电常数的影响，阻抗值大约会相应减少4%。

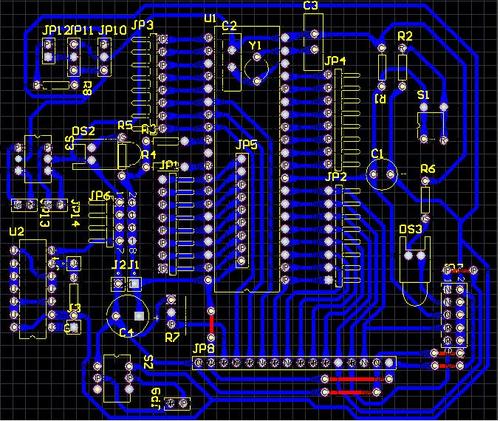

　　10层HDI电路板(PCB线路板)
