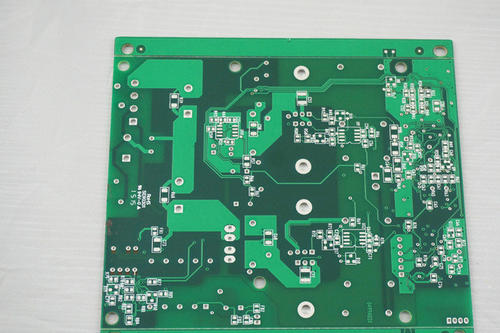

PCB 加工打样是指将电路板上的电子元件进行布局、布线和钻孔等操作,以便进行组装。进行 PCB 加工打样需要经过以下几个流程:

　　电路板检测:使用检测工具,如摇表或光学检测仪,检测电路板表面是否平整、边缘是否锋利、是否有污垢等,以便进行后续操作。

　　电路板钻孔:根据电路板布局设计,使用钻头进行钻孔,以便进行元件的连接。

　　电路板布局:根据电路板上的元件布局和尺寸,进行布局设计,以便进行布线和钻孔。

　　电路板布线:根据电路板布局设计,进行布线,以便进行信号传输和电源连接。

　　电路板钻孔:根据布线结果,进行钻孔,以便进行元件的连接。

　　电路板表面处理:在 PCB 加工完成后,对表面进行处理,以保证其耐腐蚀、耐磨、美观等特性。
